Solatube® Daylighting System trasporta la luce naturale in ambienti residenziali e commerciale / industriali ed è privo di manutenzione il lucernario tubolare Solatube può essere applicato in edifici esistenti e in nuove costruzioni. La nostra tecnologia assicura prestazioni ineguagliabili sia come quantità e qualità dello spettro visibile della luce naturale. Le nostre calotte di captazione incorporano sistemi ottici differenziati che moltiplicano il rapporto di luce captabile rispetto ad una superficie trasparente della medesima dimensione, senza trasportare calore.
Il Condotto ha un rivestimento sintetico Spectralight Infinity che ha il più alto indice di riflessione speculare al mondo ( 99.7%) e trasporta la luce naturale senza variazione dello spetro cromatico e con prestazioni luminose ineguagliabili fino a vari metri di distanza dalla copertura o parete.
Affidati al leader di mercato e alla nostra esperianza trentennale per trovare una soluzione brillante per i tuoi progetti residenziali e Commerciali / industriali. Ti mostriamo con entusiasmo la nostra gamma di prodotti con la dedizione di dare luce alle tue idee.
"Alcuni vedono solo pareti altri individuano le opportunità"
| Accessorio |
|
| M 74 DS | |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
| Vai alla pagina | Vai alla pagina | Vai alla pagina | Vai alla pagina | Vai alla pagina | |
| Ideale per |
|
tutti locali con lastrico calpestabile |
|
|
aree con altezze > 6m |
| superficie illuminabile |
4-10m²
10-18m²
|
10-18m² | 18-36m² | 18-36m² | superficie variabile in funzione delle specifiche di progetto |
| tipologia di soffitti |
solai laterocmento, cemento, controsoffitti strutturali, controsoffitti modulari |
tutte strutture calpestabili spessore minmo 20cm |
controsoffitti modulari e strutturali |
senza controsoffitto o soluzione sospese |
senza controsoffitto o soluzione sospese |
|
DS 160
DS 290
|
Accessorio |
DS 330 O
DS 750 O
|
DS 330 C
DS 750 C
|
M 74 DS | |
| Superficie di captazione |
1032cm² - 160in²
1871cm² - 290in²
|
1734 cm² |
2128cm² - 330in²
4837cm² - 750in²
|
2128cm² - 330in²
4837cm² - 750in²
|
dipende dal modulo |
| Calotta con lenti Fresnell | SI | NO |
NO
SI
|
NO
SI
|
Disponibile |
| Doppia calotta | Disponibile | Vetro stratificato con camera argon antiscivolo |
NO
Disponibile
|
NO
Disponibile
|
SI |
| Tipologia di coperture applicabili |
DS 160
DS 290
|
Accessorio |
DS 330 O
DS 750 O
|
DS 330 C
DS 750 C
|
M 74 DS |
| Coperture piane manto bituminoso | SI | Tutte strutture portanti con strato impermeabilizante | SI | SI | Si con cordolo |
| Coperture piane manto PVC | Si con cordolo | Si con cordolo | Si con cordolo | Si con cordolo | |
| Coperture inclinate con pannelli sandwich | SI | SI | SI | Si con cordolo | |
| Coperture lamiera aggraffata | SI | SI | SI | Si con cordolo | |
| Copertura tegole o coppi | SI | Si con cordolo meglio utilizzare dimetri più piccoli da un punto di vista strutturale | Si con cordolo meglio utilizzare dimetri più piccoli da un punto di vista strutturale | Si con cordolo meglio utilizzare dimetri più piccoli da un punto di vista strutturale | |
| Applicazione a parete verticale | SI | SI | SI | Consigliato l'utilizzo di diametri inferiori | |
| Condotti e curve |
DS 160
DS 290
|
Accessorio |
DS 330 O
DS 750 O
|
DS 330 C
DS 750 C
|
M 74 DS |
| Lunghezza condotti d'estensione disponibili | 600mm | 600mm | 600-1200mm | 600-1200mm | 600-1200mm |
| Diametro |
250mm
350mm
|
350mm |
530mm
530mm
|
530mm
530mm
|
530mm |
| Curve variabili |
0-90°
0-90°
|
0-90° |
0-45° / 0-90°
0-45° / 0-90°
|
0-45° / 0-90°
0-45° / 0-90°
|
- |
| Lunghezza massima suggerita complessiva |
7m
10m
|
10m |
18m
18m
|
18m
18m
|
oltre 30m |
| Perdita luminosità con curva 90° |
4%
4%
|
4% |
4%
4%
|
4%
4%
|
- |
| Diffusori |
DS 160
DS 290
|
Accessorio |
DS 330 O
DS 750 O
|
DS 330 C
DS 750 C
|
M 74 DS |
| Lunghezza condotti d'estensione disponibili | 600mm | 600mm | 600-1200mm | 600-1200mm | 600-1200mm |
| Vusion |
Circolare
Circolare
|
Circolare |
60x60
60x60
|
Circolare
Circolare
|
Circolare |
| OptiView |
Circolare
Circolare
|
Circolare |
60x60
60x60
|
Circolare
Circolare
|
- |
| Diffusori con camera isolante |
Si standard
Si standard
|
Si standard |
Opzionale
Opzionale
|
-
-
|
- |
| Diffusore quadrato |
Su richiesta
Su richiesta
|
Su richiesta |
-
-
|
-
-
|
- |
| Accessori |
DS 160
DS 290
|
Accessorio |
DS 330 O
DS 750 O
|
DS 330 C
DS 750 C
|
M 74 DS |
| Kit luce aggiuntivo attacco E27 |
Opzionale
Opzionale
|
Opzionale |
-
-
|
-
-
|
- |
| Kit led aggiuntivo |
Opzionale non dimmerabile
Opzionale non dimmerabile
|
Opzionale non dimmerabile |
Dimmerabile
Opzione dimmerabile
|
Dimmerabile
Opzione dimmerabile
|
Opzione dimmerabile |
DISEGNI DWG / PDF
SOLATUBE DS 160 Ø250MM
| Superficie illuminabile | <10m² |
| Lunghezza massima Suggerita | <8m |
| Foro Solaio 275-280 mm massimo | 275-280 mm |
| Modello | Valore U EN –ISO 12567 |
| Standard | 1,3 W/m²K |
| ECO | 0,7 W/m²K |
Isolamento Acustico (S290 DS-DAI-FC-TIP-LN-L4) Dn,e,w (C, Ctr) = 65 (- 2;- 5) Db | UNI EN ISO 717-1.2013
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

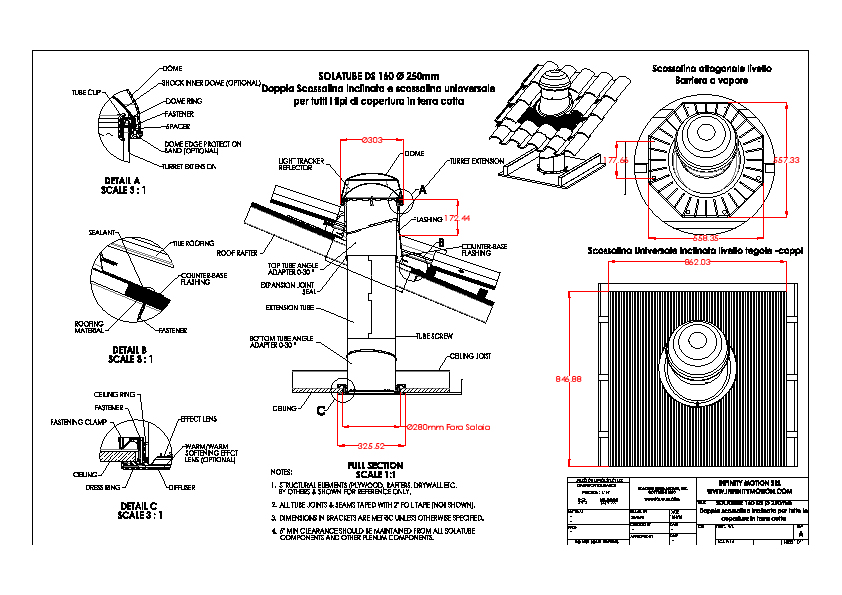

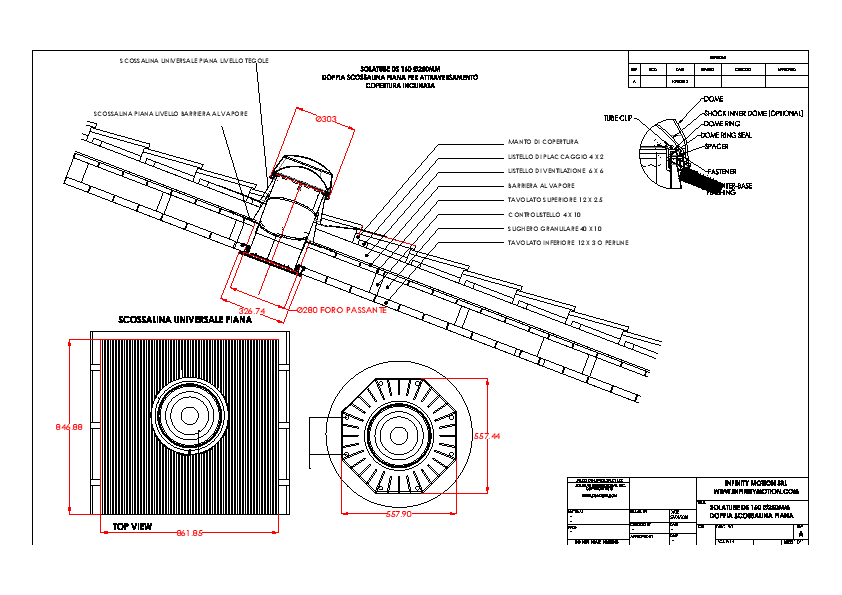

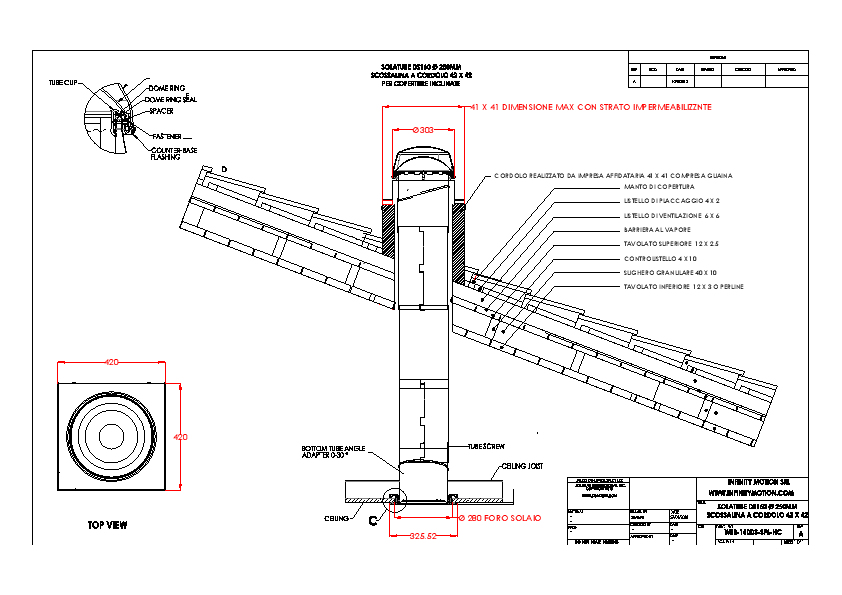

1 Solatube DS 160 Ø 250mm Copertura Inclinata In Tegole O Coppi Doppia Scossalina Piana Per Attraversamento Pacchetto Tetto Inclinato
2 Solatube DS 160 Ø 250mm Copertura Inclinata In Tegole O Coppi Doppia Scossalina Universale Inclinata
3 Solatube DS 160 Ø 250mm Copertura Inclinata In Tegole O Coppi Scossalina A Cordolo

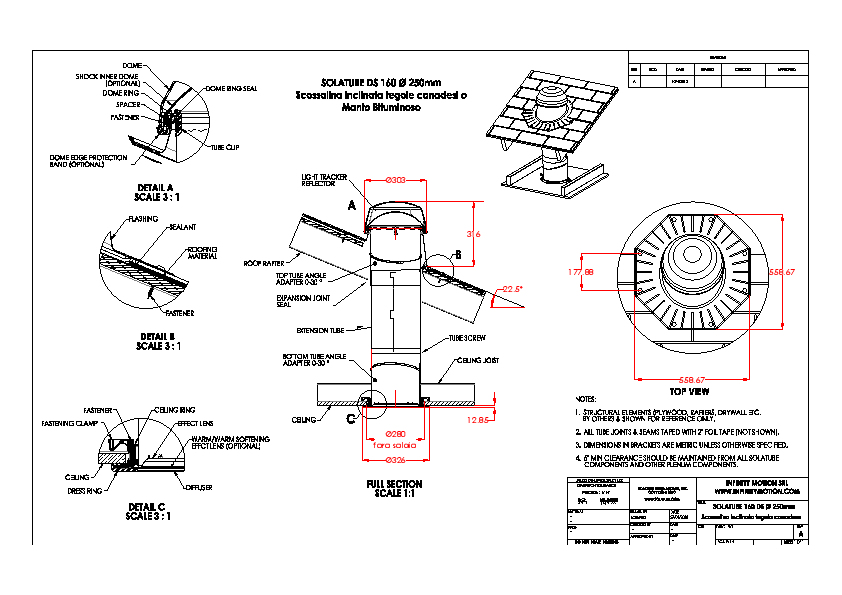

4 Solatube DS 160 250mmm Copertura Inclinata Tegola Canadese Model

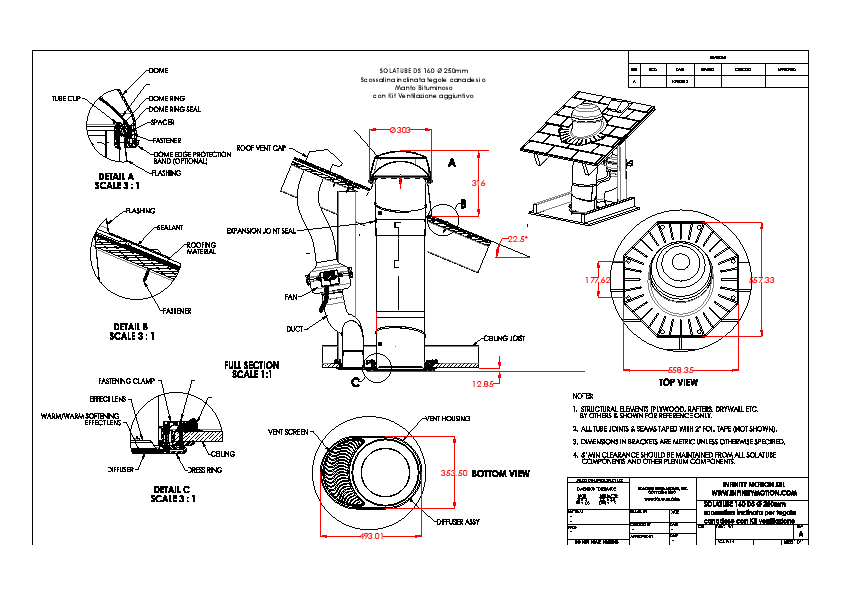

5 Solatube DS 160 250mmm Copertura Inclinata Tegola Canadese Kit Ventilazione Aggiuntivo Model

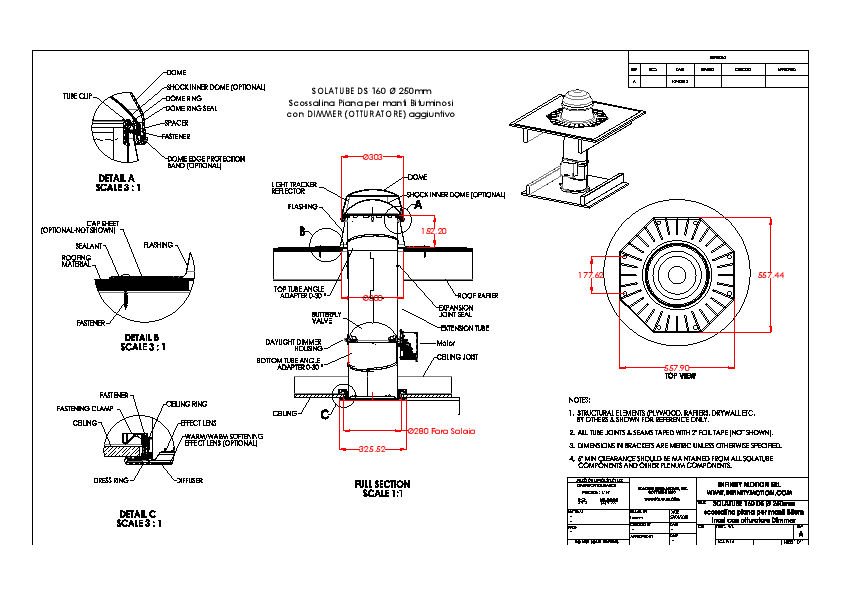

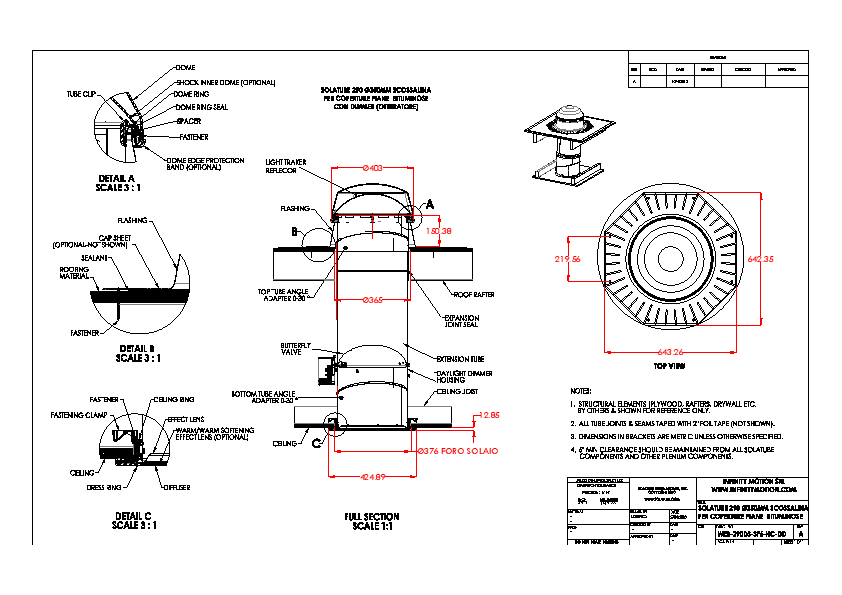

6 Solatube DS 160 Ø250mm Copertura Piana Manto Bituminoso Scossalina Piana H 150mm

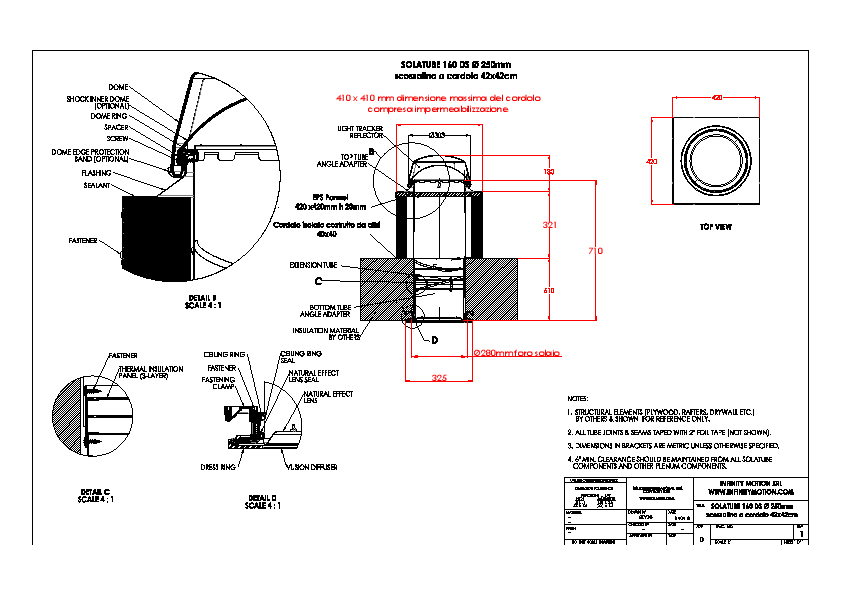

7 Solatube DS 160 Ø 250mm Copertura Piana Manti PVC O Bituminosi Scossalina A Cordolo 42x42

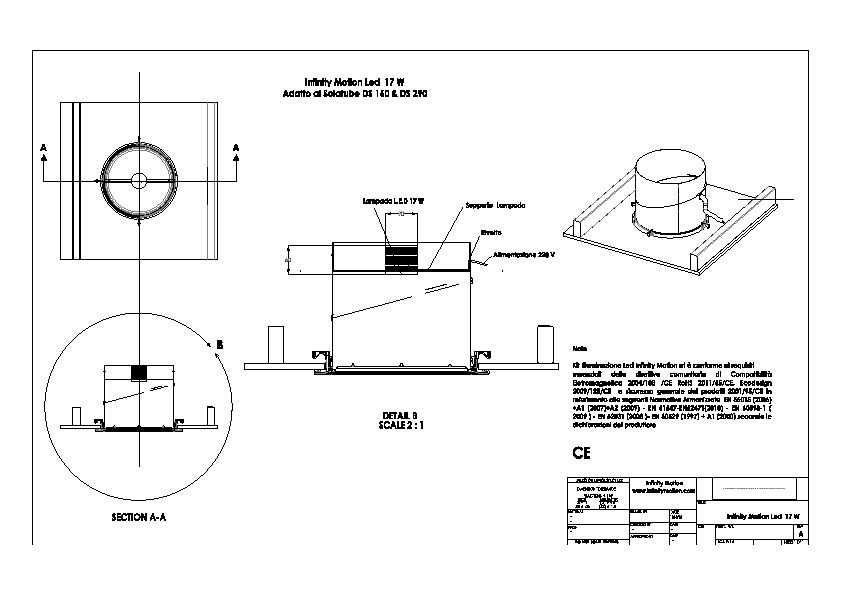

8 Solatube DS 160 Ø 250mm DS 160 290 KIT ADDIZIONALE LED Infinity Motion

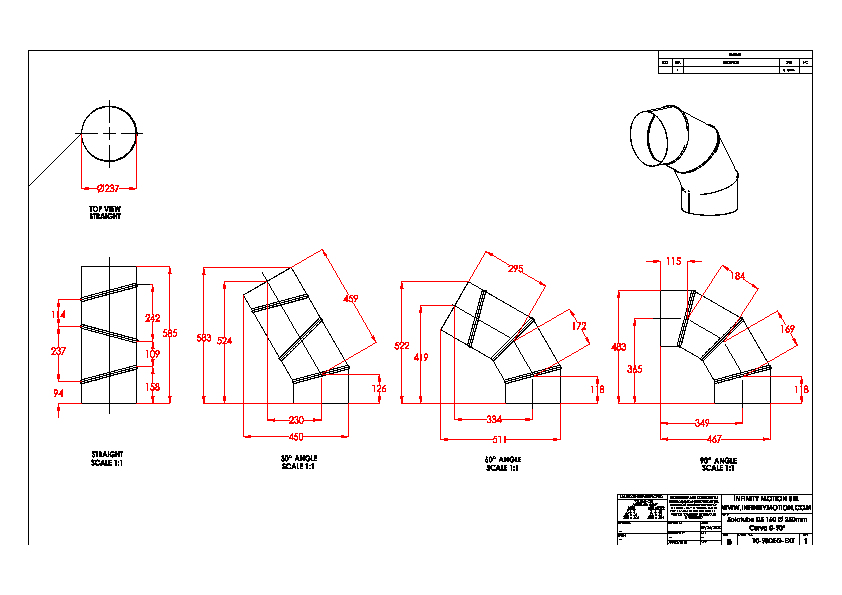

9 Solatube DS 160 Ø250mm Curva Variabile 0 90° Model
SOLATUBE DS 290 Ø350MM
| Superficie illuminabile | <18m² |
| Lunghezza massima Suggerita | <10m |
| Foro Solaio 275-280 mm massimo | 375-380 mm |
| Modello | Valore U EN –ISO 12567 |
| Standard | 1,3 W/m²K |
| ECO | 0,7 W/m²K |
Isolamento Acustico (S290 DS-DAI-FC-TIP-LN-L4) Dn,e,w (C, Ctr) = 65 (- 2;- 5) Db
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

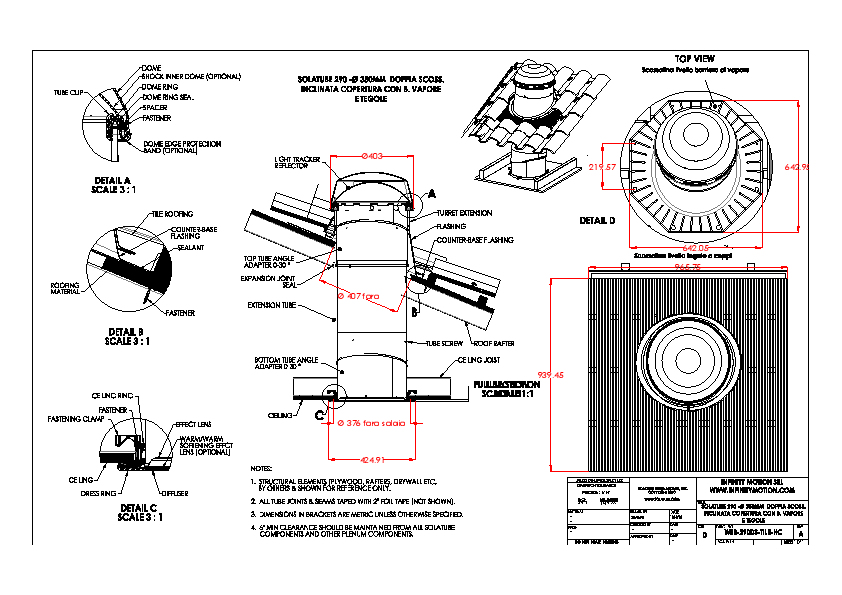

1 Solatube DS 290 Ø 350mm Copertura inclinata in tegole o coppi Doppia Scossalina piana per attraversamento pacchetto
2 Solatube DS 290 Ø 350mm Copertura Inclinata In Tegole O Coppi Doppia Scossalina Universale Inclin

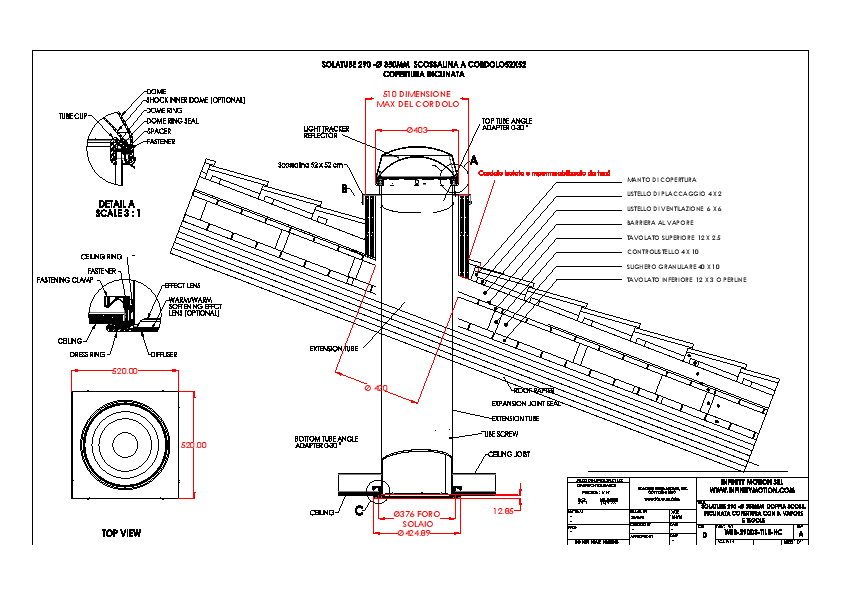

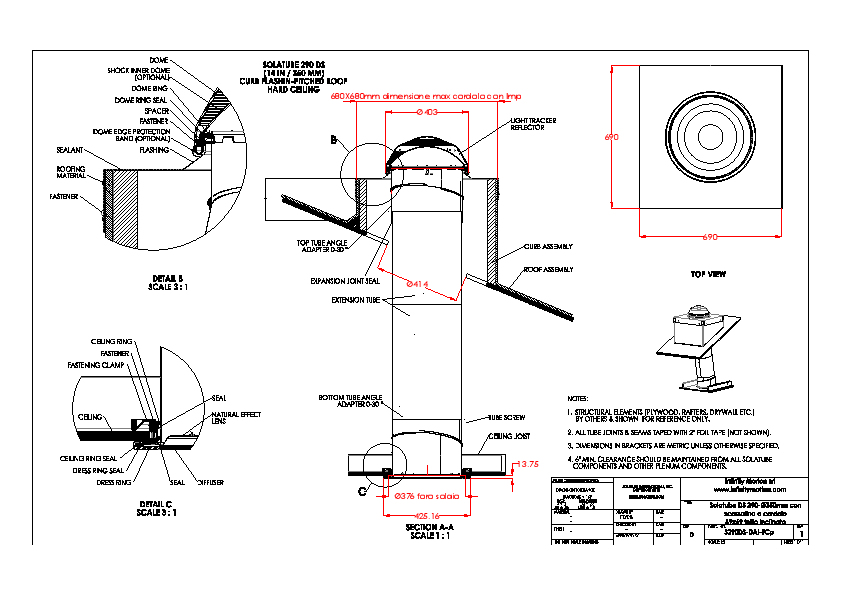

3 Solatube DS 290 Ø 350mm Copertura Inclinata In Tegole O Coppi Scossalina A Cordolo 52 X 52 Model
4 Solatube DS 290 Ø 350mm Copertura Inclinata In Tegole O Coppi Scossalina A Cordolo 68 X 68

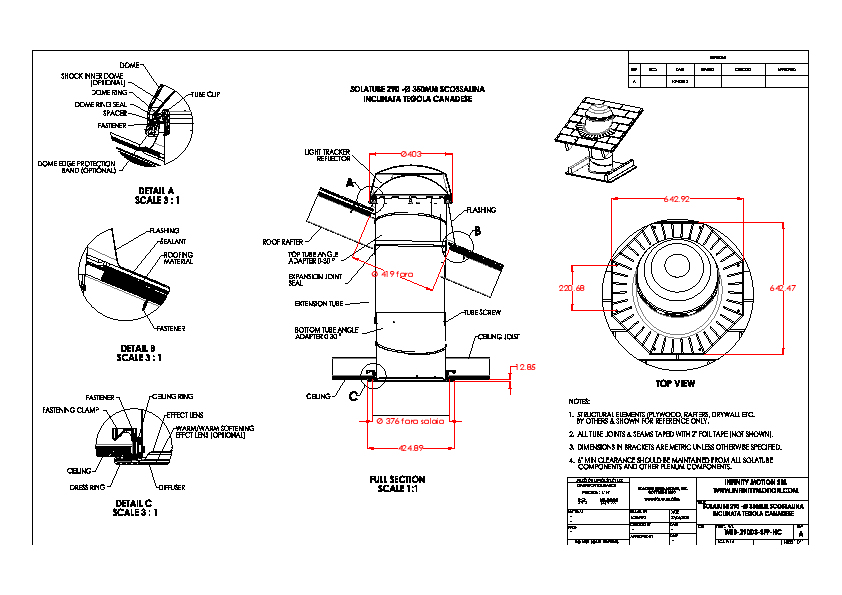

5 Solatube DS 290 Ø 350mm Copertura Inclinata Tegola Canadese

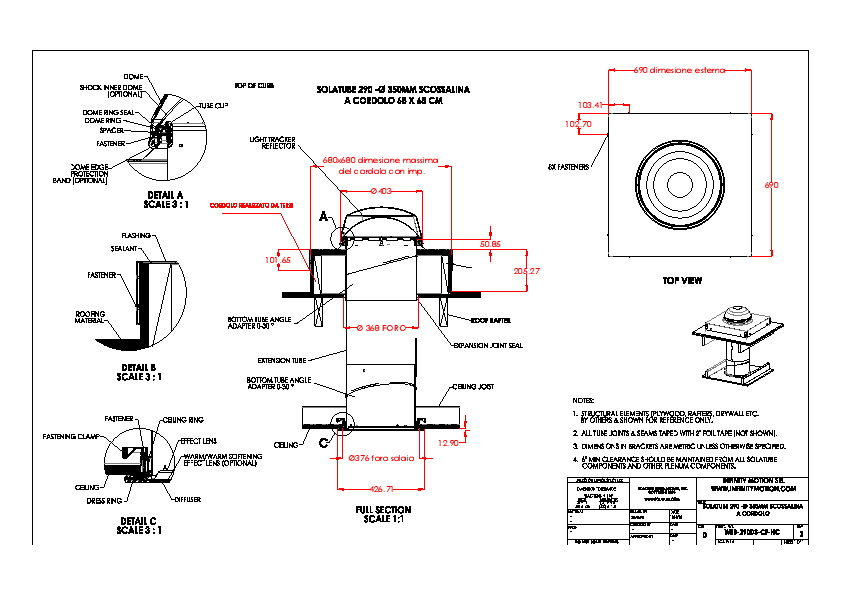

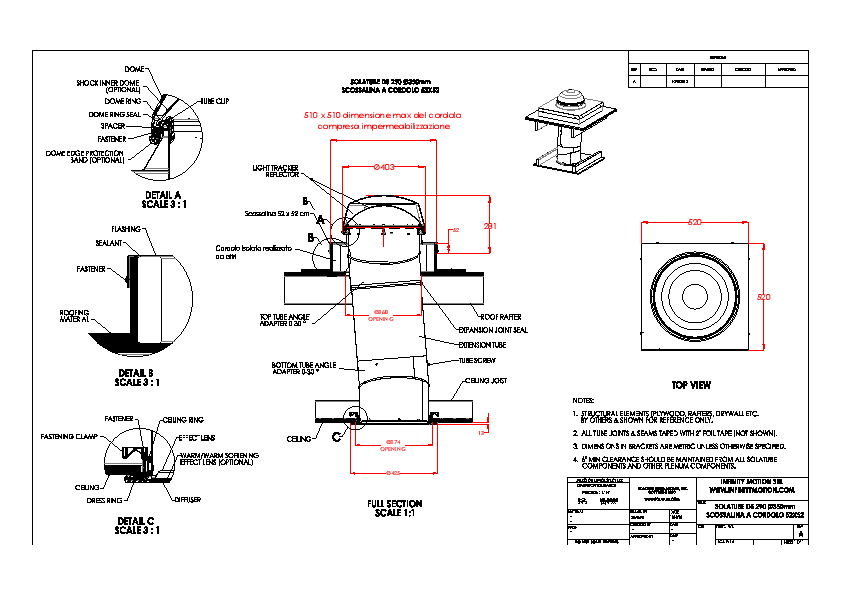

6 Solatube DS 290 Ø 350mm Copertura Piana Manti PVC O Bituminosi Scossalina A Cordolo 52 X 52
7 Solatube DS 290 Ø 350mm Copertura Piana Manti PVC O Bituminosi Scossalina A Cordolo 68 X 68

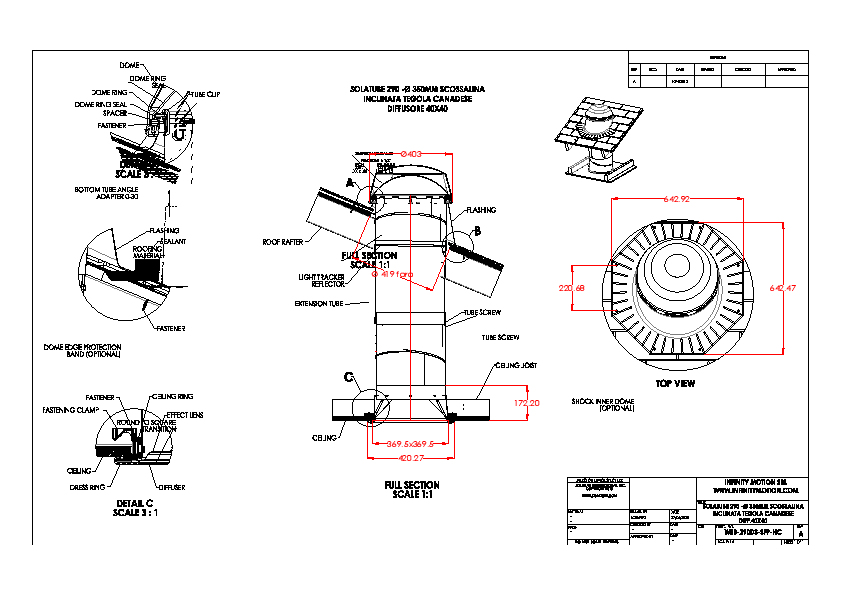

8 Solatube DS 290 Ø 350mm Copertura Inclinata Tegola Canadese Diffusore Quadrato 40 X 40
9 Solatube DS 290 Ø 350mm Copertura Piana Manto Bituminoso Scossalina Piana H 150mm
10 Solatube DS 290 Ø 350mm DS 160 290 KIT ADDIZIONALE LED Infinity Motion

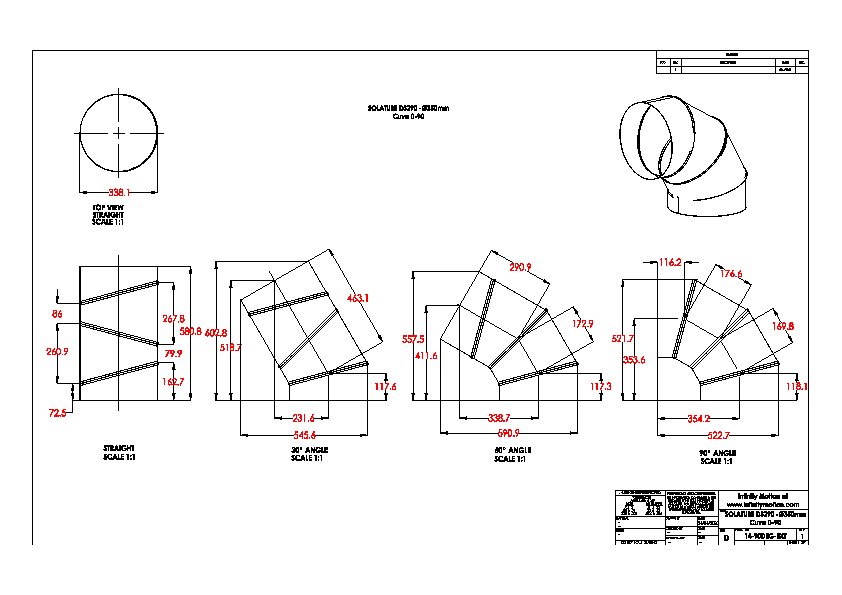

11 Solatube DS 290 Ø 350mm Curva Variabile 0 90°
ACCESSORIO PEDONABILE SOLATUBE DS 290 Ø350MM
| Superficie illuminabile | <18m² |
| Lunghezza massima Suggerita | <10m |
| Foro Solaio 275-280 mm massimo | 375-380 mm |
| Modello | Valore U EN 410:2011/ EN 673:2011 |
| Standard | 1,1 W/m²K |
| ECO | fino a 400 daN/m² EN 16612 |
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

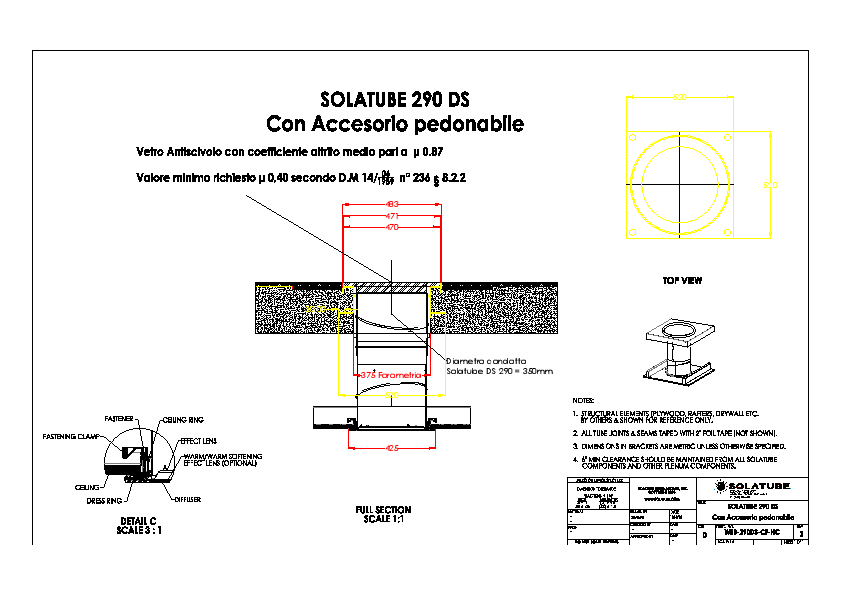

1 Solatube DS 290 Ø 350mm Daylight System Con Accessorio Pedonabile

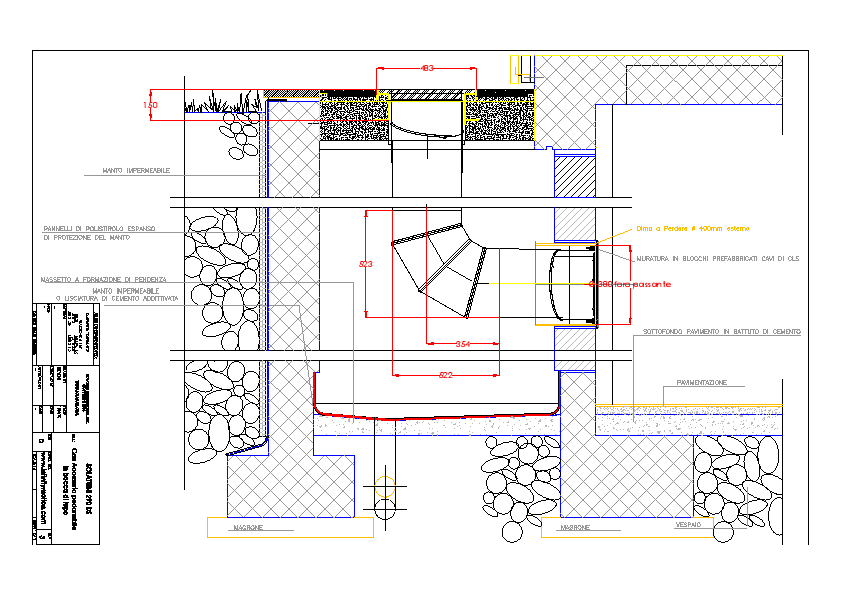

2 Solatube DS 290 350mm Con Accessorio Pedonabile Tipo Bocca Di Lupo Model

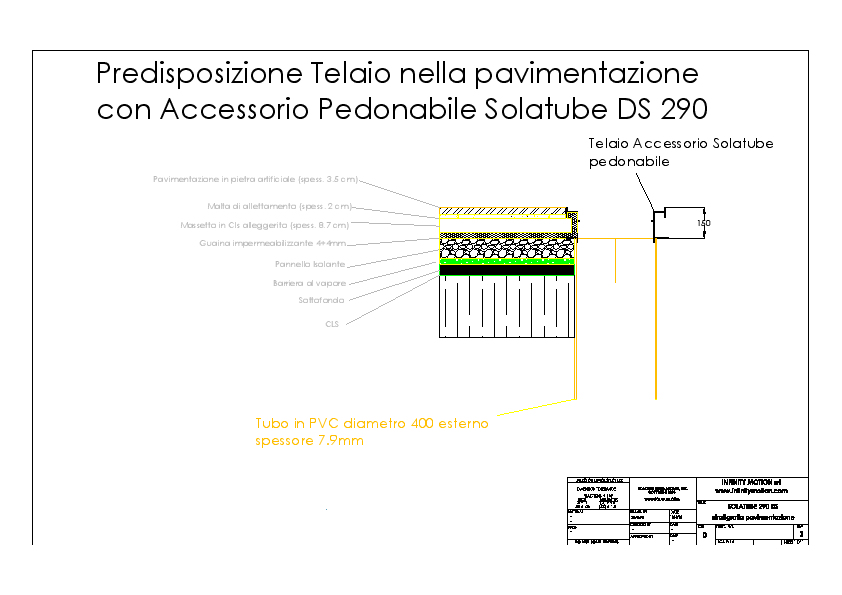

3 Solatube DS 290 Ø 350mm Daylight System Con Accessorio Pedonabile Stratigrafia Pavimentaz
4 Solatube DS 290 Ø 350mm Curva Variabile 0 90° Model.pdf
5 Solatube DS 290 Ø 350mm Curva Variabile 0 90° Model
SOLATUBE DS 290 Ø350MM Parete verticale
| Superficie illuminabile | <18m² |
| Lunghezza massima Suggerita | <10m |
| Foro Solaio 275-280 mm massimo | 375-380 mm |
| Modello | Valore U EN –ISO 12567 |
| Standard | 1,3 W/m²K |
| ECO | 0,7 W/m²K |
Isolamento Acustico (S290 DS-DAI-FC-TIP-LN-L4) Dn,e,w (C, Ctr) = 65 (- 2;- 5) Db
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

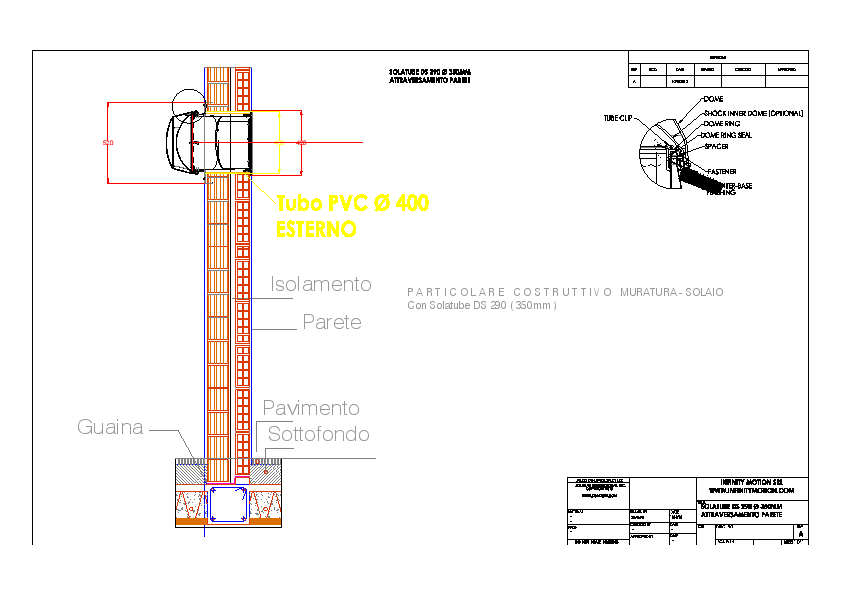

1 Solatube DS 290 Ø 350mm APPLICAZIONE SU PARETE VERTICALE Model

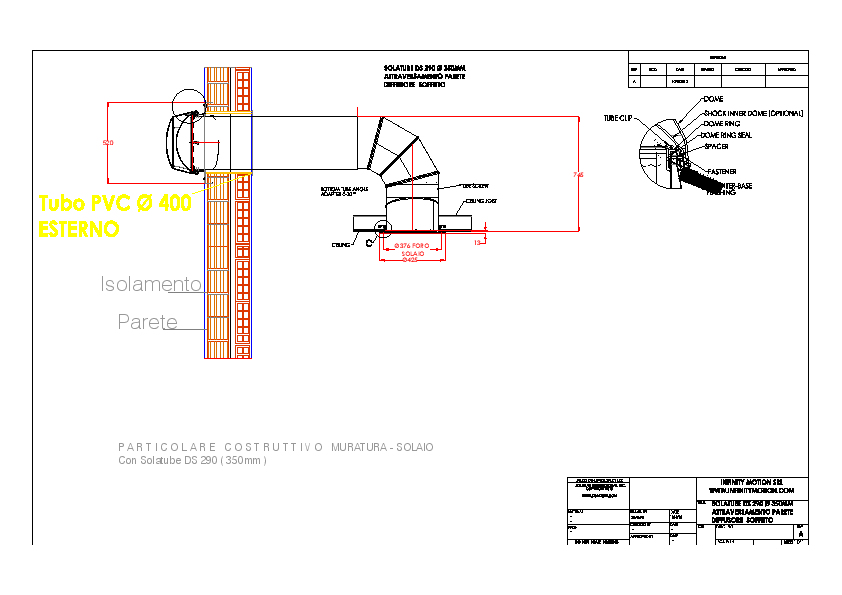

2 Solatube DS 290 Ø 350mm APPLICAZIONE SU PARETE VERTICALE CON DIFFUSORE PARALLELO PAVIMENTO Model
3 Solatube DS 290 Ø 350mm Curva Variabile 0 90° Model
SOLATUBE DS 300 Ø350MM DIFFUSORE 60X60
| Superficie illuminabile | <18m² |
| Lunghezza massima Suggerita | <10m |
| Foro Solaio 275-280 mm massimo | 375-380 mm massimo |
| Modello | Valore U EN –ISO 12567 |
| Standard | 1,3 W/m²K |
| ECO | 0,7 W/m²K |
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

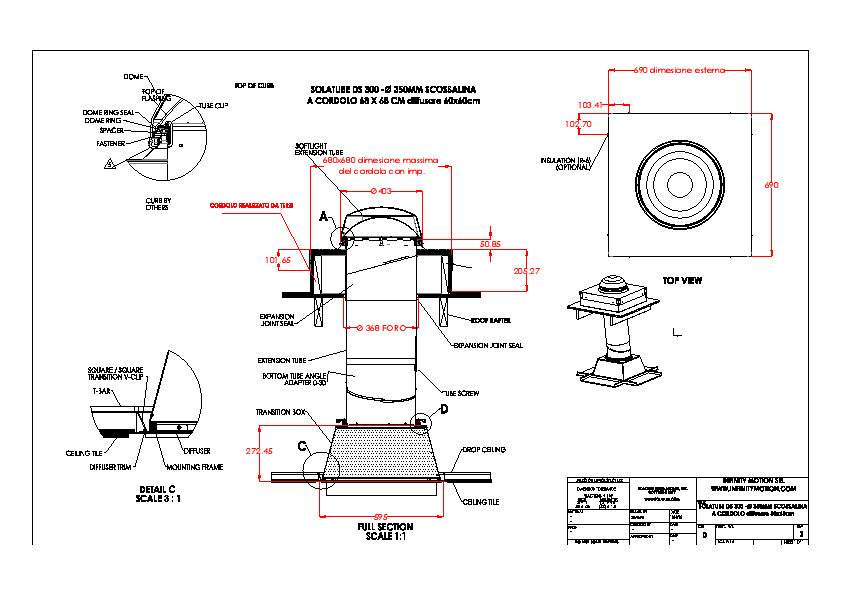

1Solatube DS 300 Ø 350mm Copertura Piana Manti PVC O Bituminosi Scossalina A Cordolo 68 X 68
2 Solatube DS 290 Ø 350mm Curva Variabile 0 90° Model
SOLATUBE DS 330 O Ø530MM DIFFUSORE CIRCOLARE PER APPLICAZIONI SOSPESE
| Superficie illuminabile | tra 26-36m² |
| Lunghezza massima Suggerita | <15m |
| Foro Solaio 275-280 mm massimo | 570 copertura-550 mm diffusore |
| Modello | Valore U EN –ISO 12567 |
| DS 750 DAI con TIP | 2,8 W/m²K |
| DS 330 C DA | 3 W/m²K |
Isolamento Acustico (S750 DS-DAI-O-FC-TIP-L1) Dn,e,w (C, Ctr) = 62 (- 1;- 4) Db
UNI EN ISO 717-1.2013
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

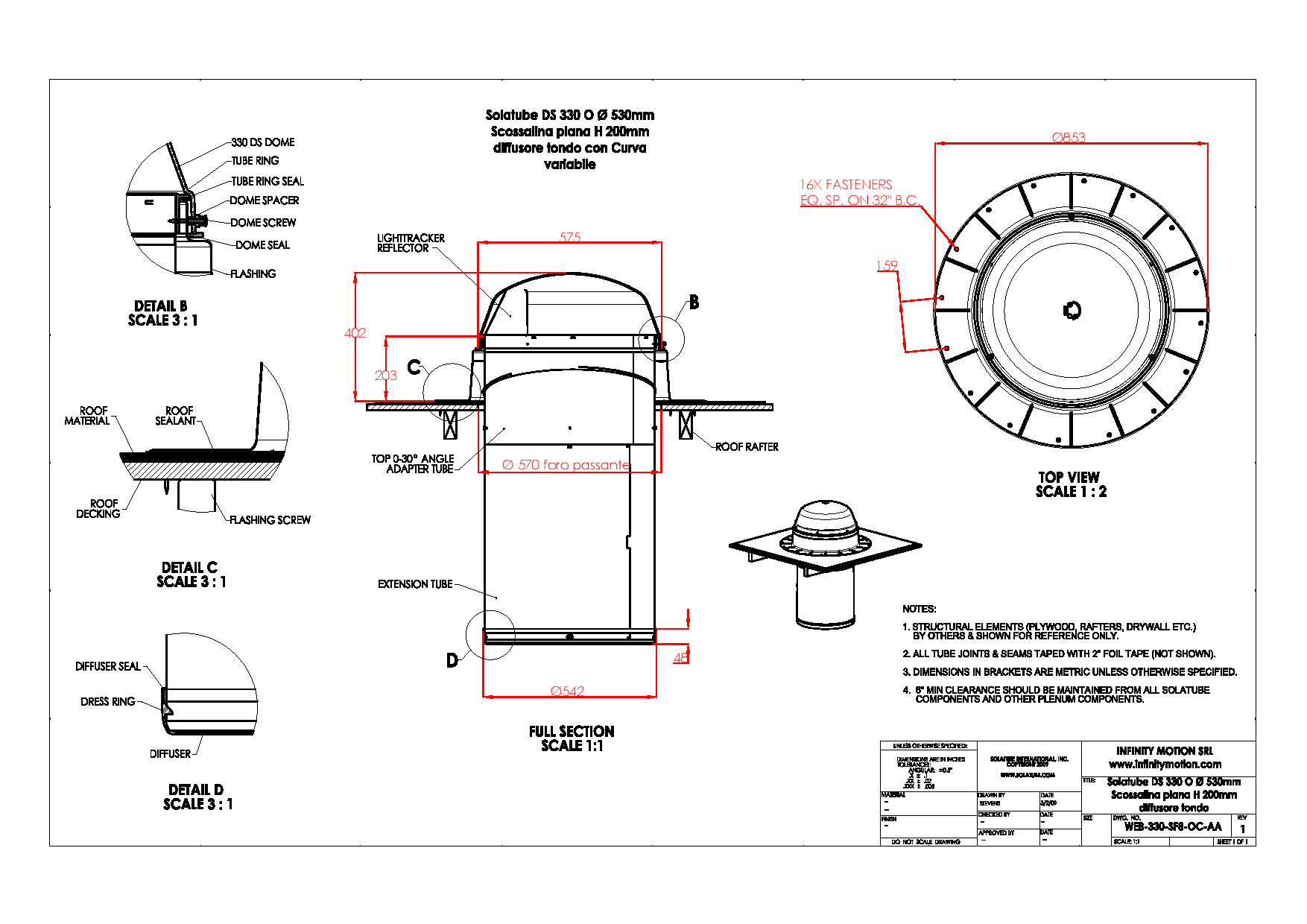

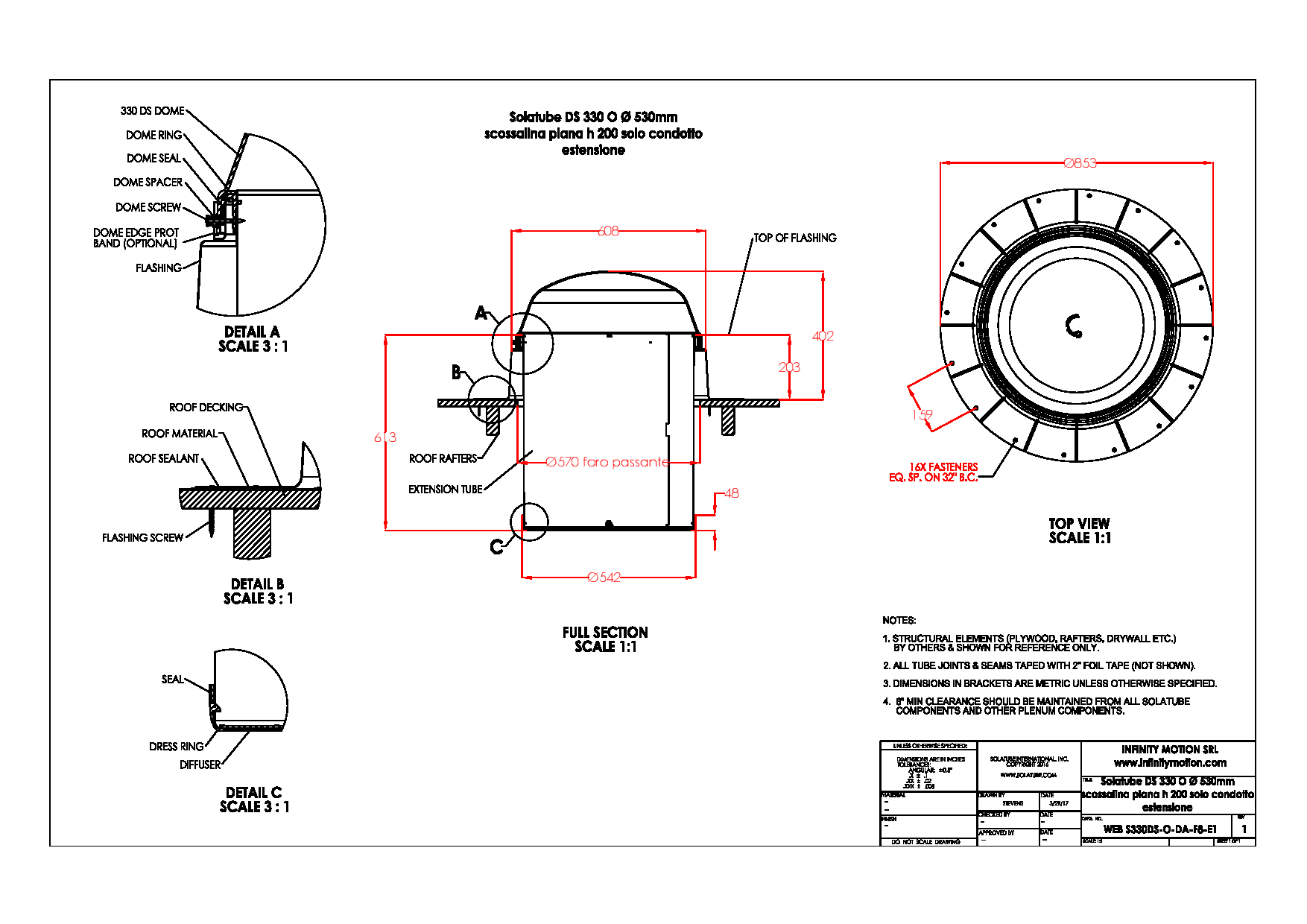

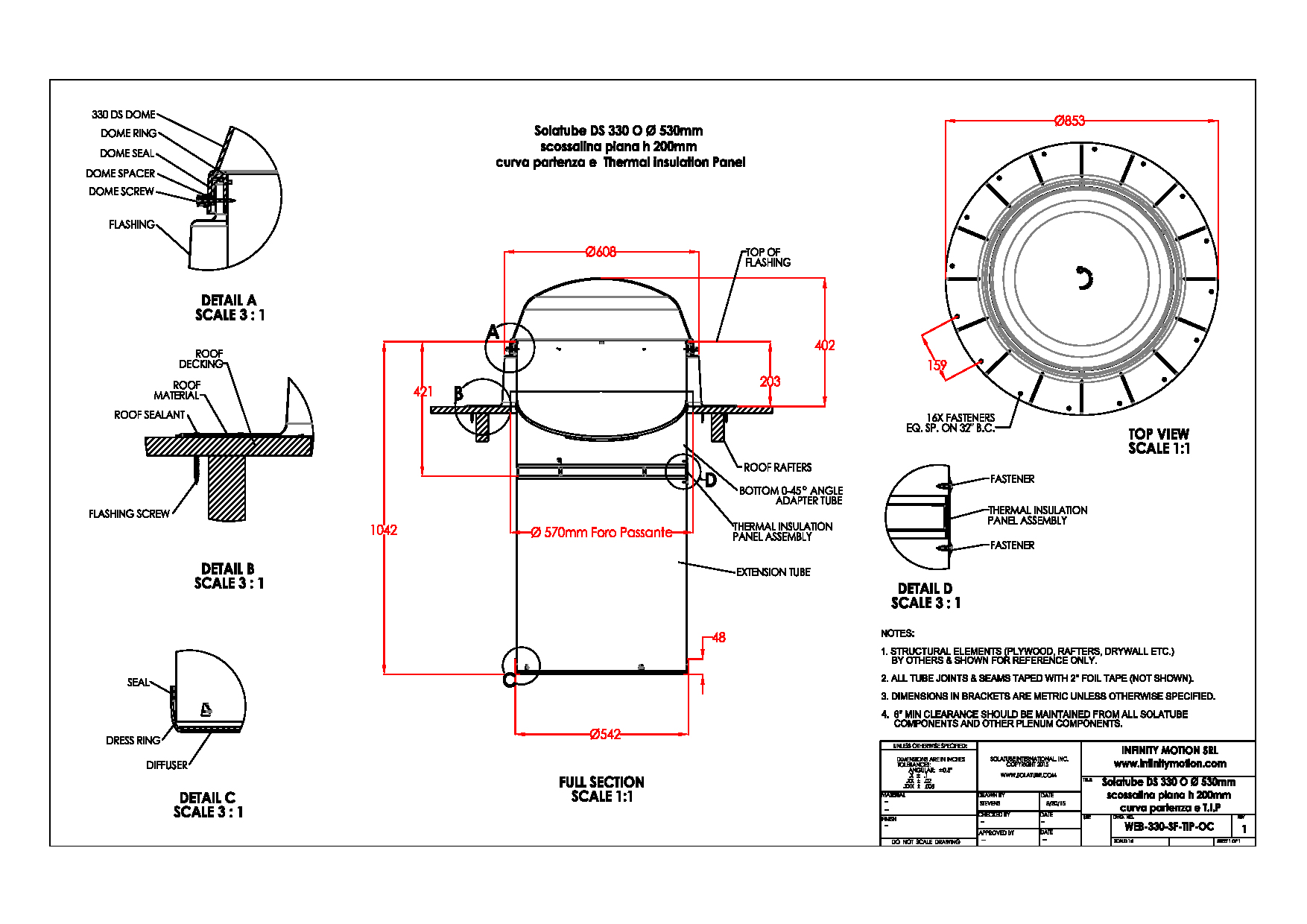

1 Solatube DS 330 O Ø 530mm Copertura piana manto bituminoso scossalina piana h 200mm applicazione Sospesa solo condotto estensione
2 Solatube DS 330 O Ø 530mm Copertura piana manto bituminoso scossalina piana h 200mm applicazione Sospesa con curva di partenza-Model

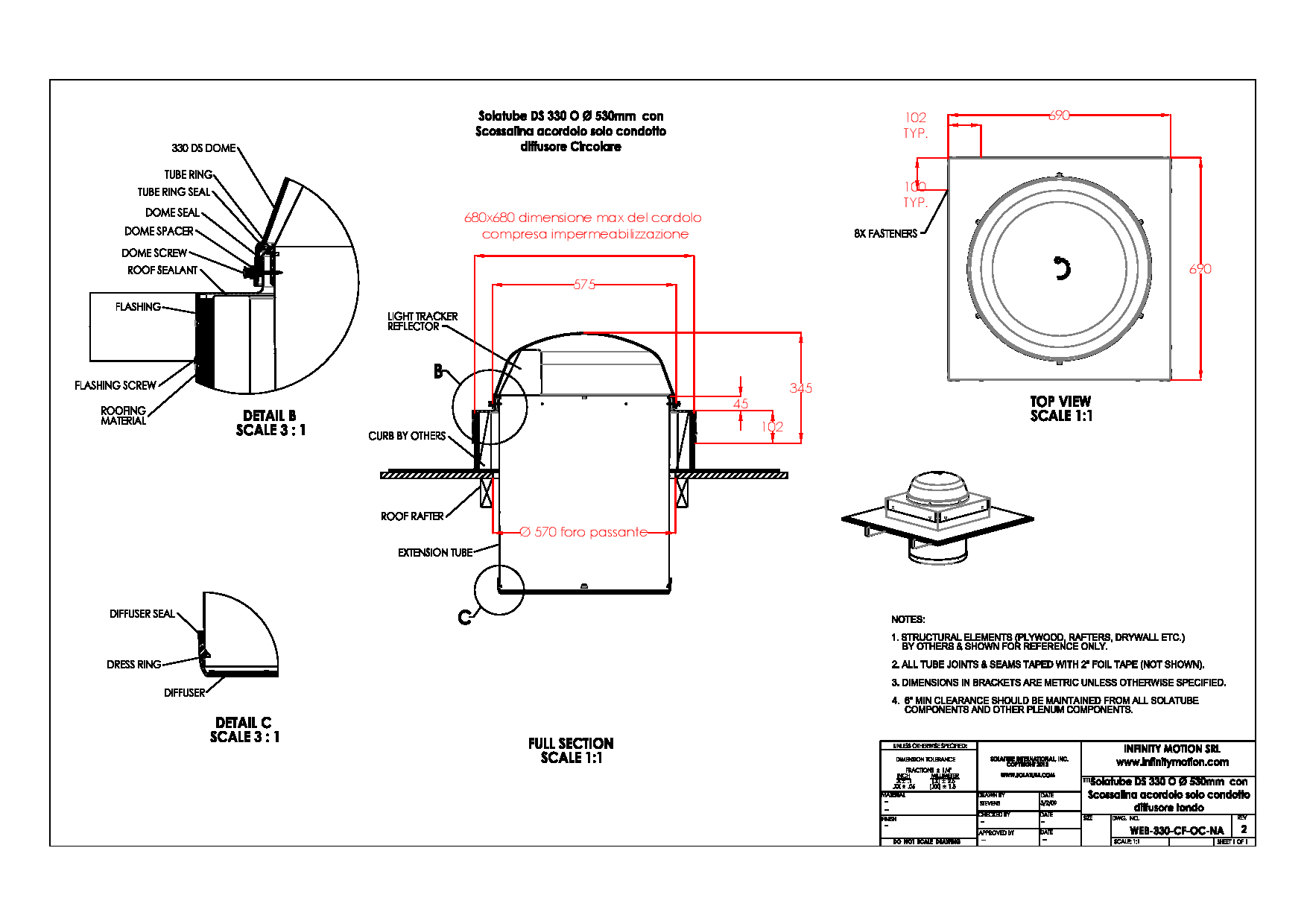

3 Solatube DS 330 O Ø 530mm Copertura piana manti PVC o Bituminosi Scossalina a cordolo 68 x 68 applicazione sospesa solo condotto estensione-Model

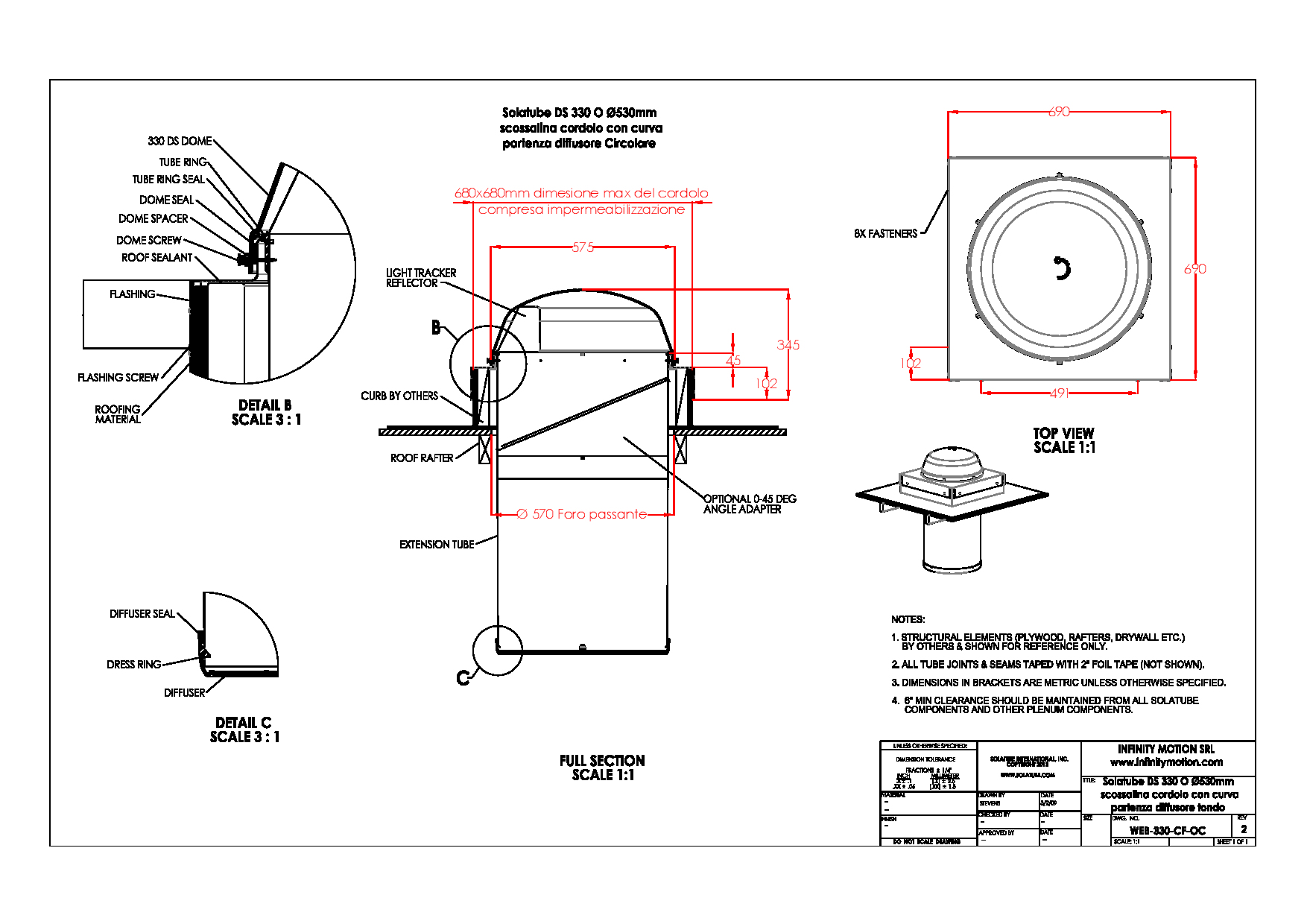

4 Solatube DS 330 O Ø 530mm Copertura piana manti PVC o Bituminosi Scossalina a cordolo 68 x 68 applicazione sospesa con curva partenza-Model

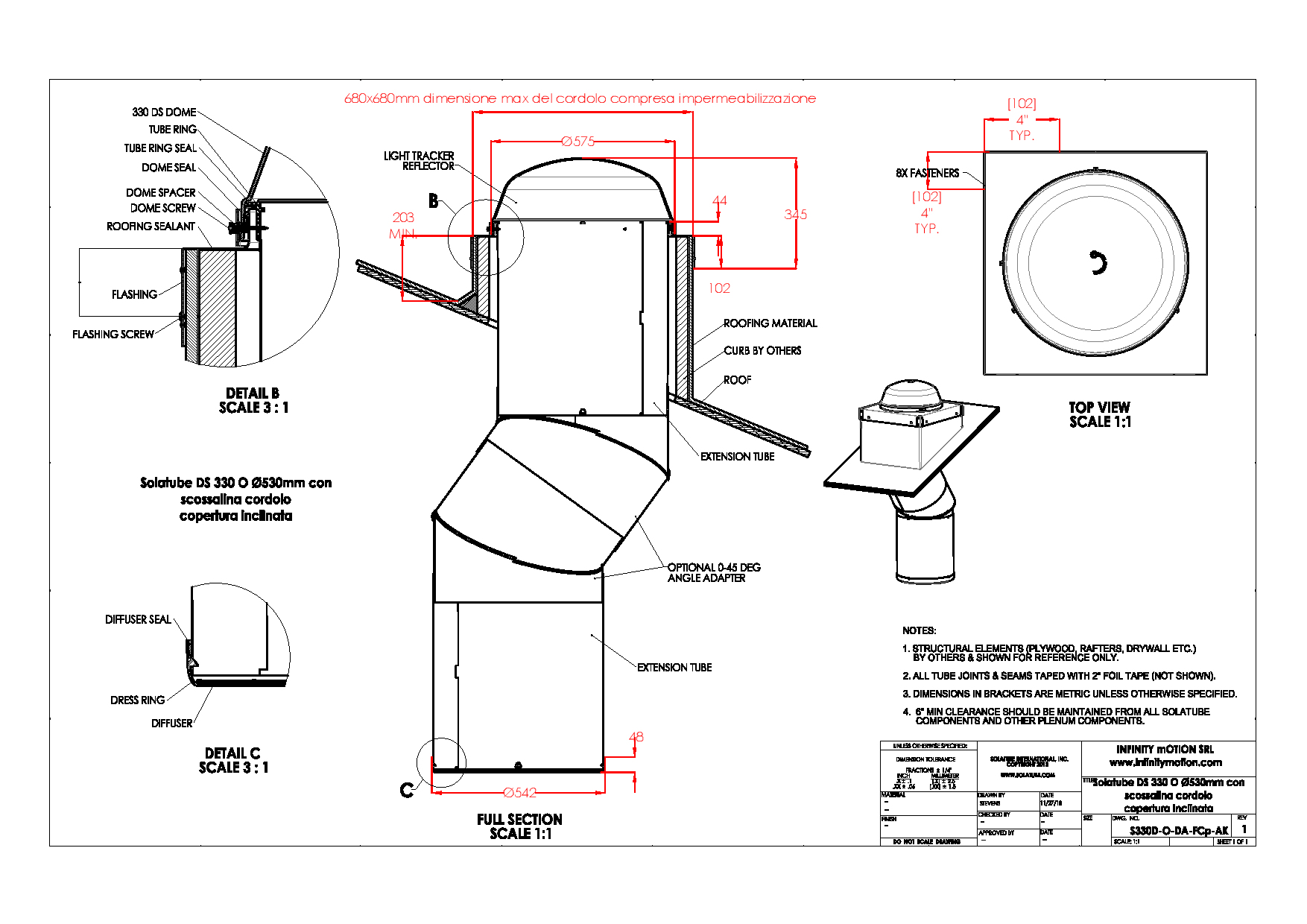

5 Solatube DS 330 O Ø 530mm Copertura Inclinata Scossalina a cordolo 68 x 68 applicazione sospesa con curva partenza-Model
6 Solatube DS 330 O Ø 530mm Copertura piana manto bituminoso scossalina piana h 200mm applicazione Sospesa con curva di partenza e T.I.P-Model

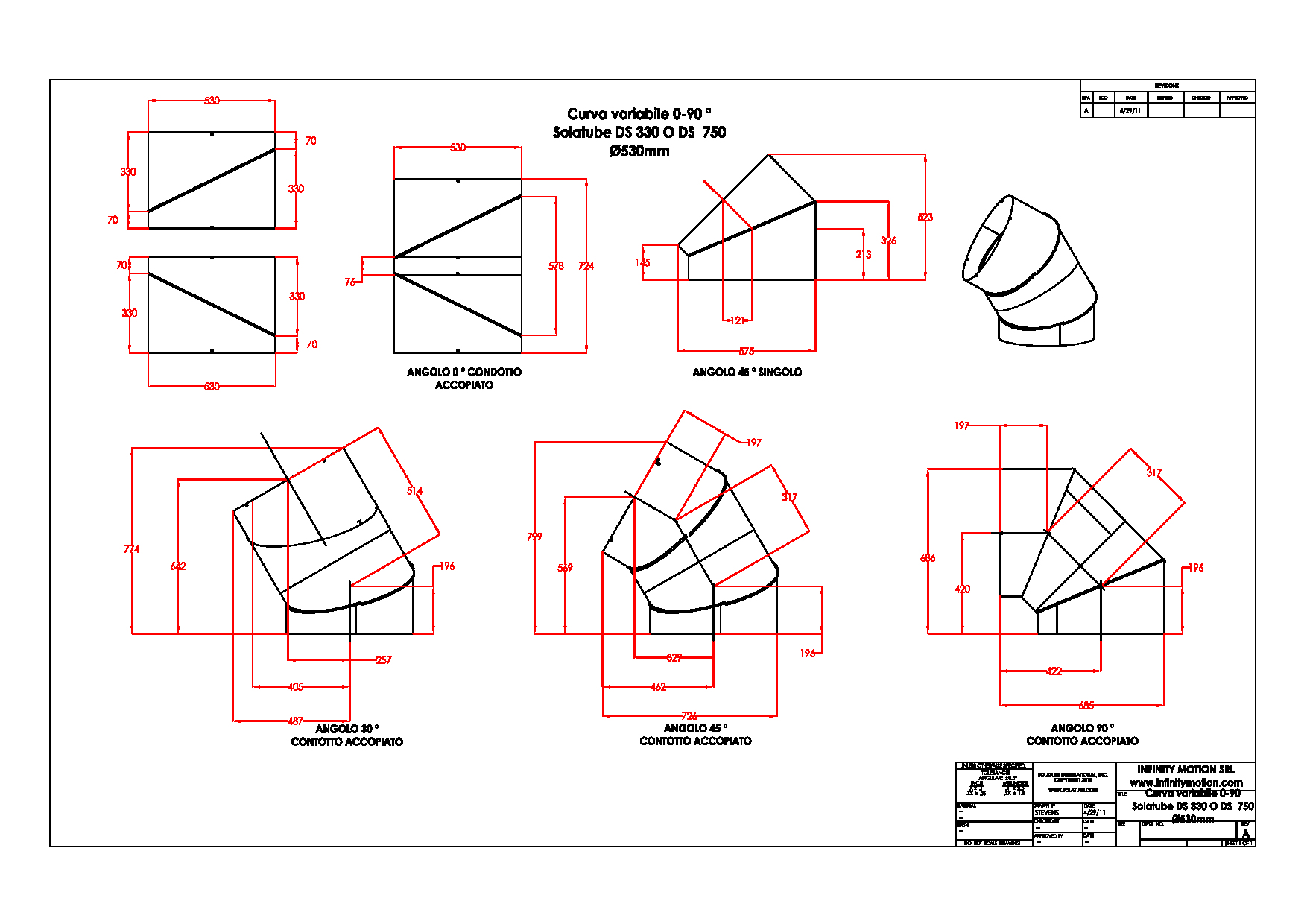

7 Solatube DS 330-750 Ø 530mm Curva variabile 0-90°
SOLATUBE DS 330 C Ø530MM DIFFUSORE 60 x 60 PER CONTROSOFFITTI MODULARI O STRUTTURALI
| Superficie illuminabile | tra 26-36m² |
| Lunghezza massima Suggerita | <15m |
| Foro Solaio 275-280 mm massimo | 570 copertura-595X595 mm diffusore |
| Modello | Valore U EN –ISO 12567 |
| DS 750 DAI con TIP | 1,3 W/m²K |
| DS 330 C DA | 2 W/m²K |
Isolamento Acustico (S750 DS-DAI-O-FC-TIP-L1) Dn,e,w (C, Ctr) = 62 (- 1;- 4) Db
UNI EN ISO 717-1.2013
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

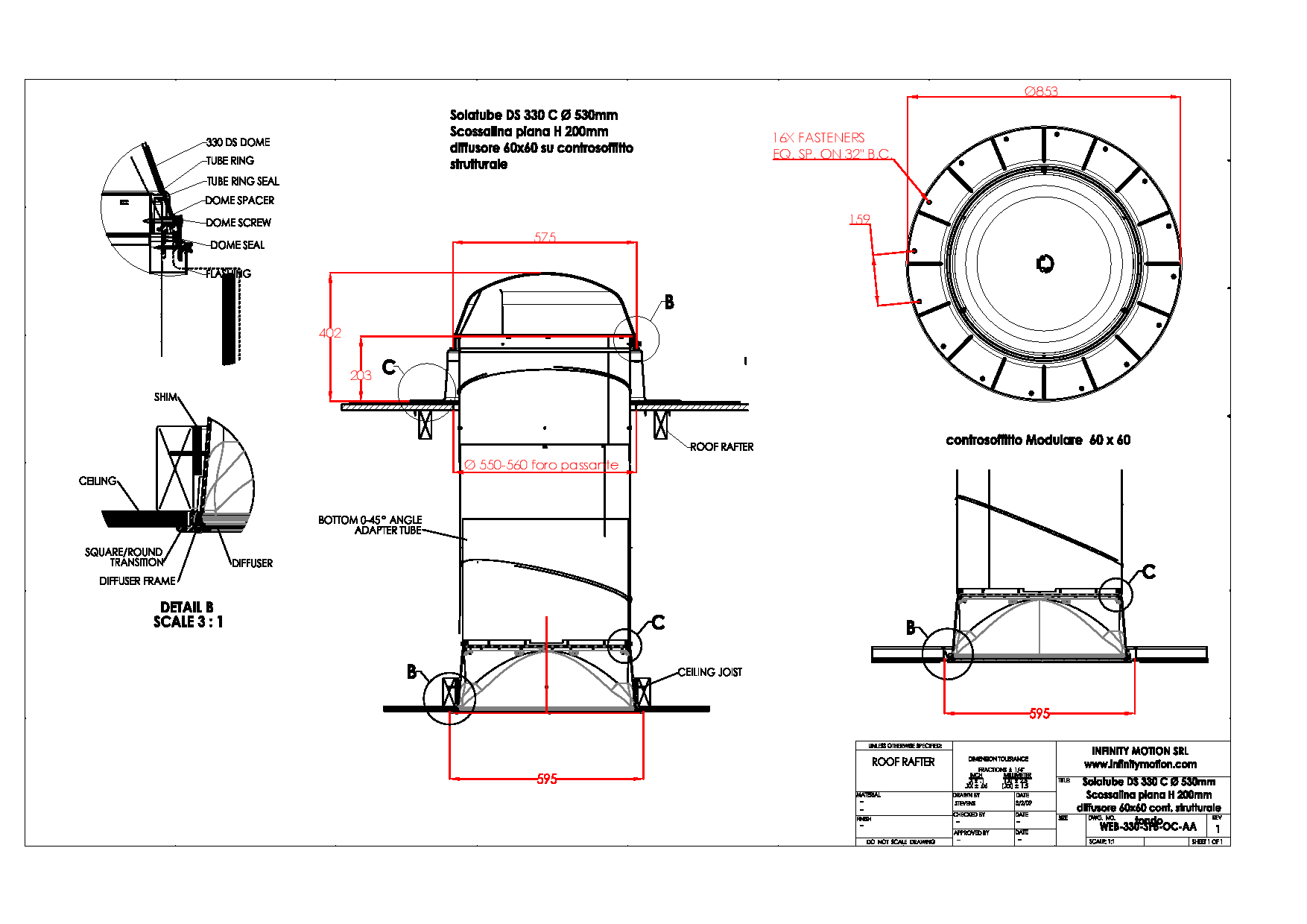

1 Solatube DS 330 C Ø 530mm Copertura piana manto bituminoso scossalina piana h 200mm von controsoffitto strutturale e modulare

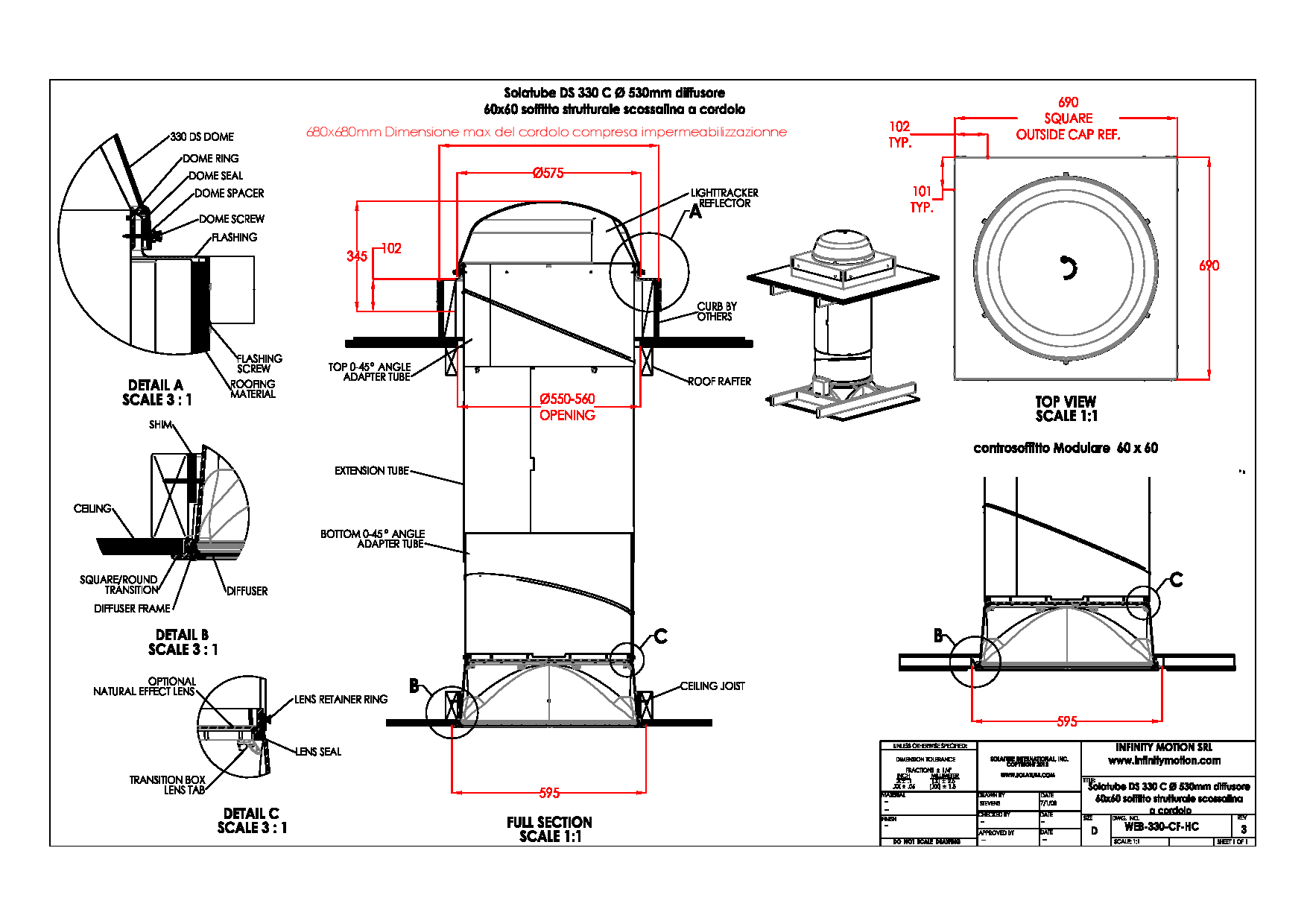

2 Solatube DS 330 C Ø 530mm Copertura piana manti PVC o Bituminosi Scossalina a cordolo 68 x 68 controsoffitto strutturale e modulare

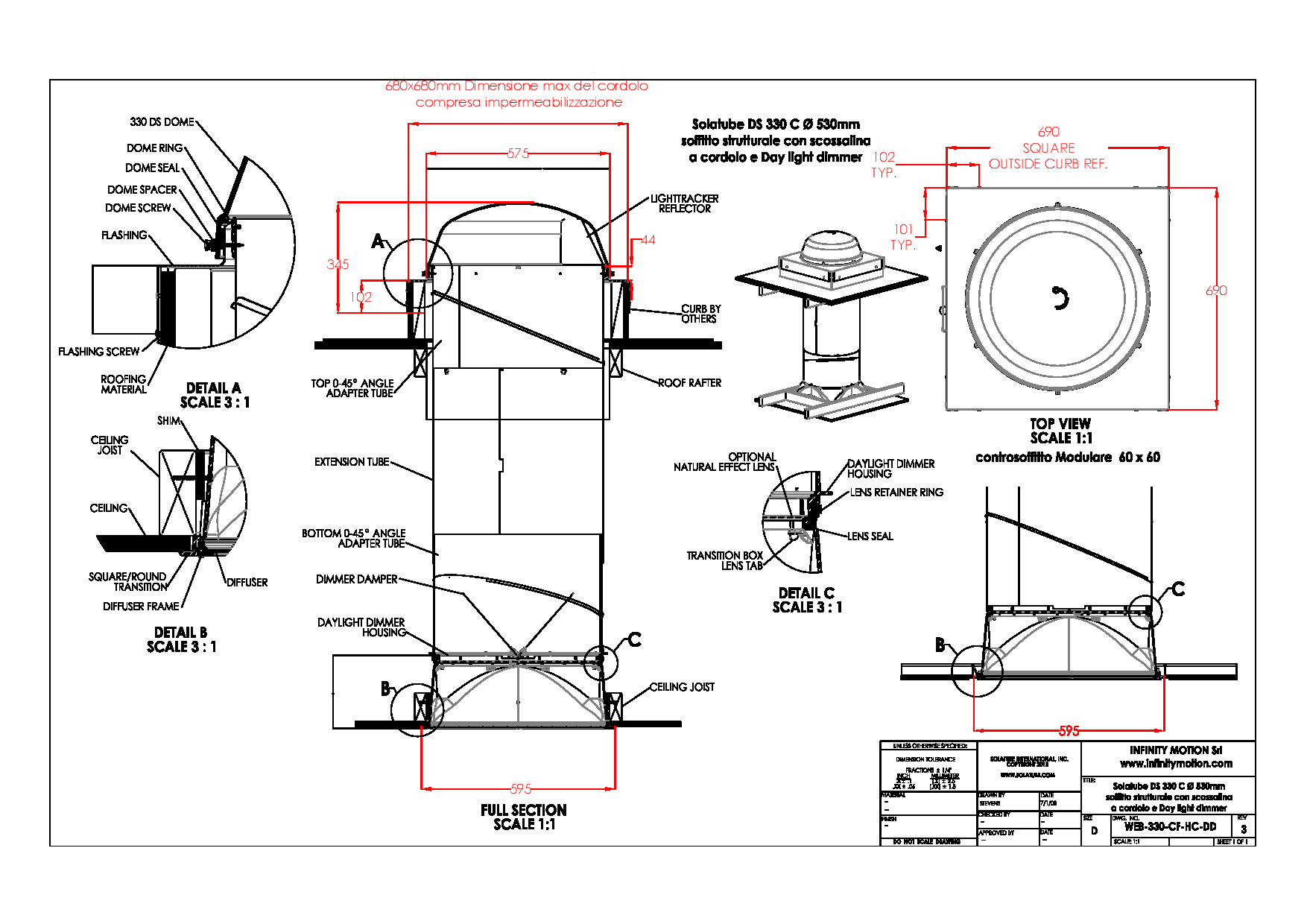

3 Solatube DS 330 C Ø 530mm Copertura piana manti PVC o Bituminosi Scossalina a cordolo 68 x 68 controsoffitto strutturale e modulare con Daylight Dimmer
4 Solatube DS 330 750 Ø 530mm Curva Variabile 0 90°
SOLATUBE DS 750 O Ø530MM DIFFUSORE CIRCOLARE PER APPLICAZIONI SOSPESE
| Superficie illuminabile | tra 26-36m² |
| Lunghezza massima Suggerita | <15m |
| Foro Solaio 570 mm massimo a livello copertura | 570 copertura-550mm diffusore |
| Modello | Valore U EN –ISO 12567 |
| DS 750 DAI con TIP | 2,8 W/m²K |
| DS 330 C DA | 3 W/m²K |
Isolamento Acustico (S750 DS-DAI-O-FC-TIP-L1) Dn,e,w (C, Ctr) = 62 (- 1;- 4) Db
UNI EN ISO 717-1.2013
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

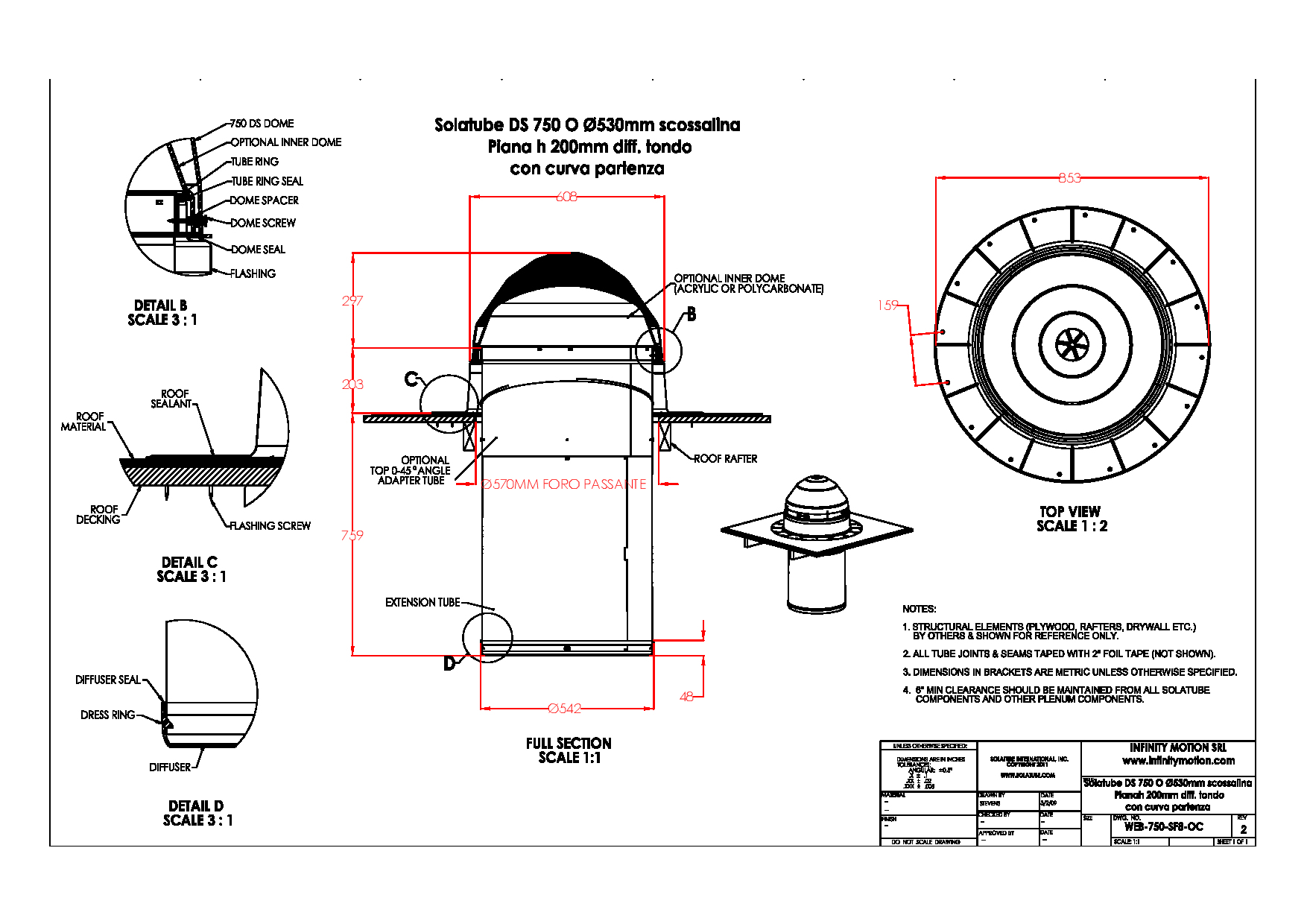

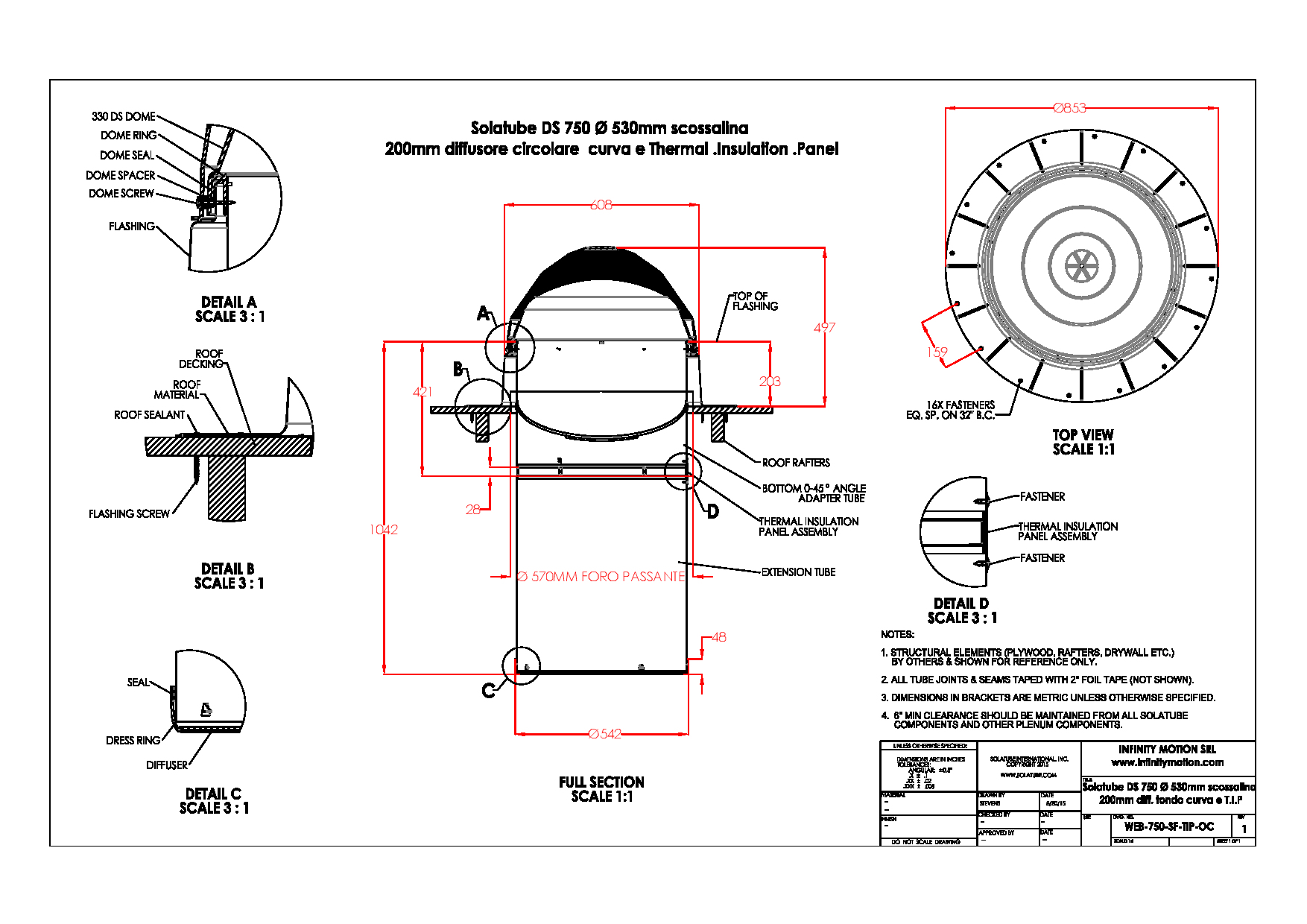

1 Solatube DS 750 O Ø 530mm Copertura piana manto bituminoso scossalina piana h 200mm applicazione Sospesa con curva di partenza-Model
2 Solatube DS 750 O Ø 530mm Copertura piana manto bituminoso scossalina piana h 200mm applicazione Sospesa con curva di partenza e T.I.P-Model

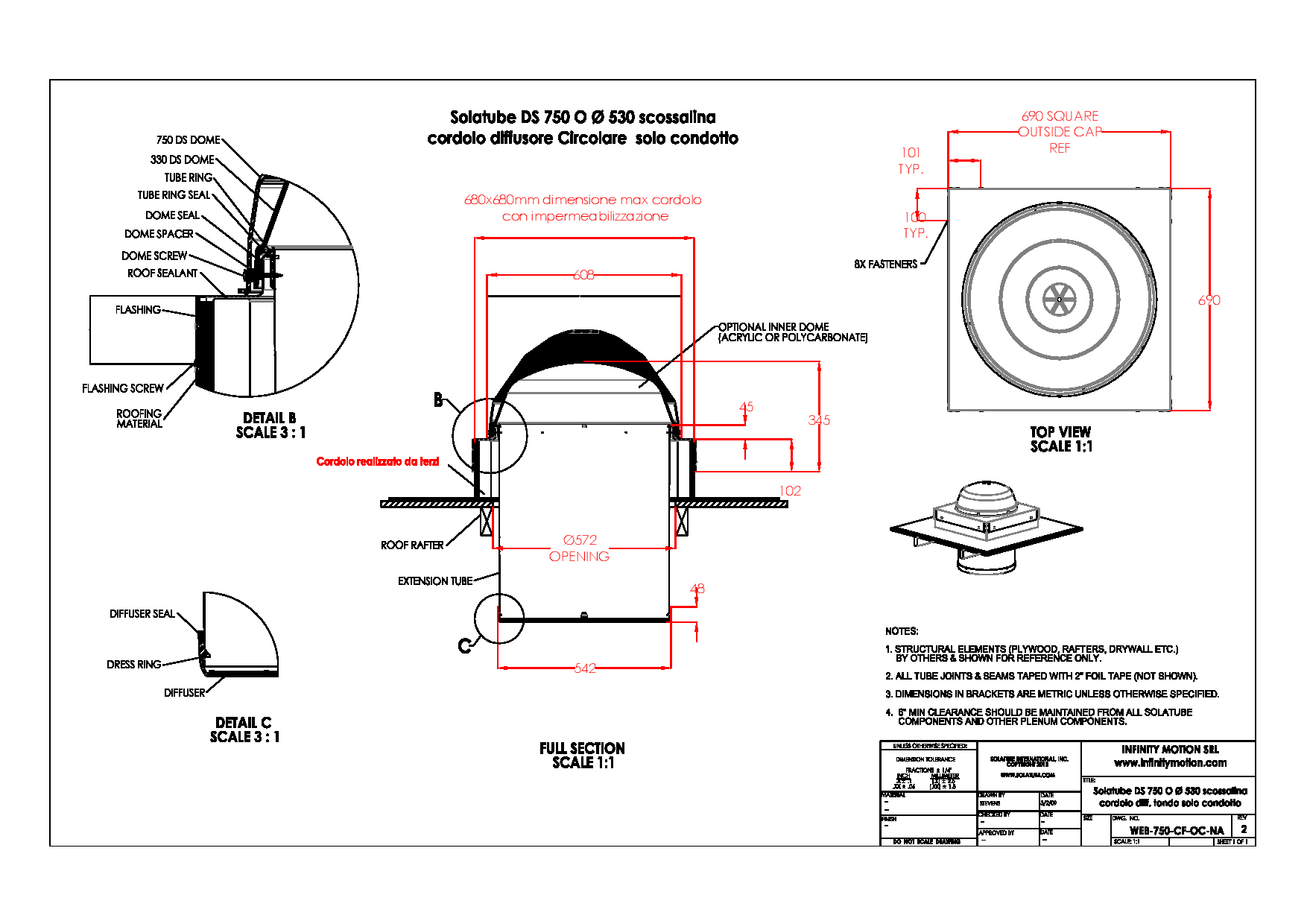

3 Solatube DS 750 O Ø 530mm Copertura piana manti PVC o Bituminosi Scossalina a cordolo 68 x 68 applicazione sospesa solo condotto estensione-Model

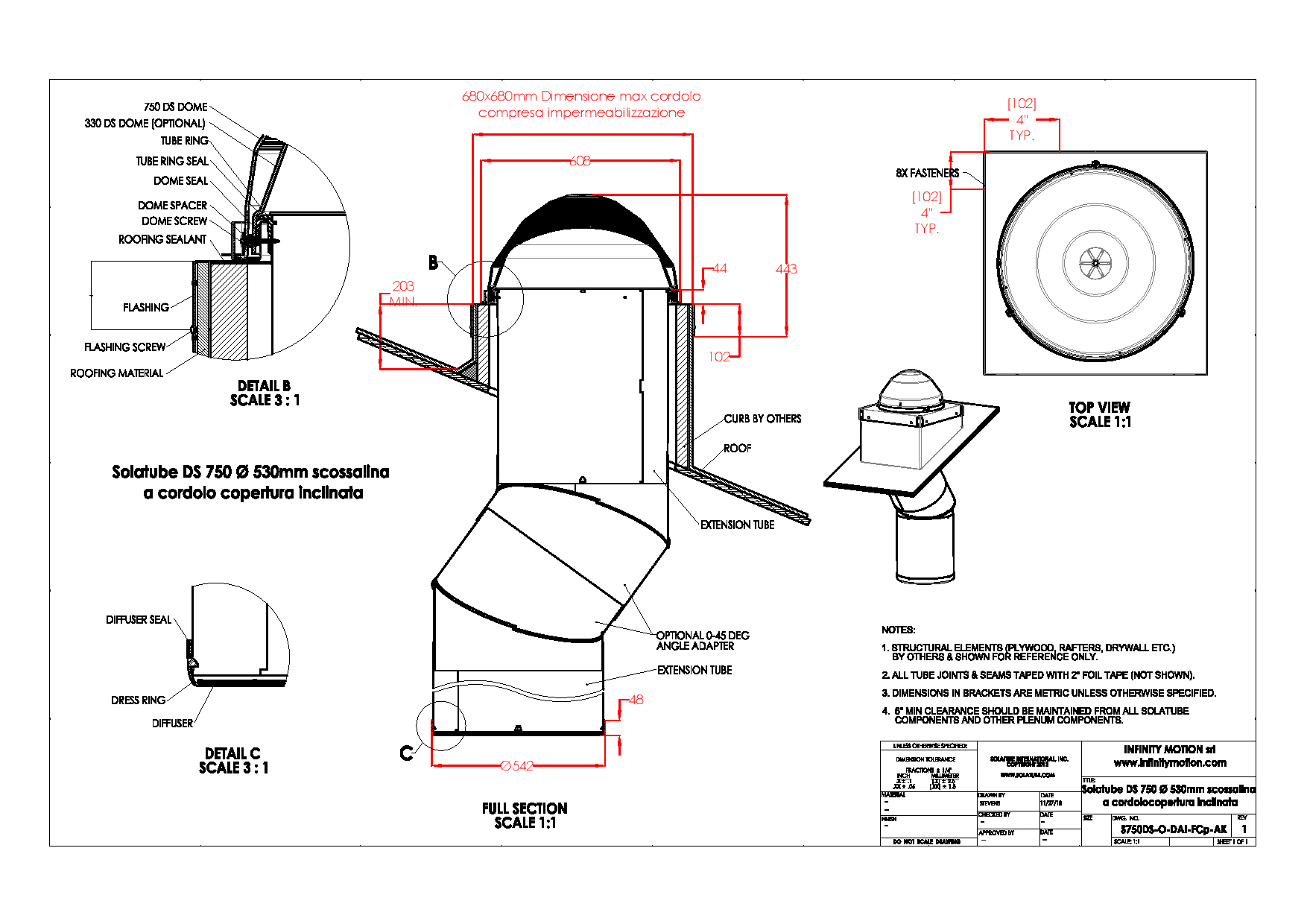

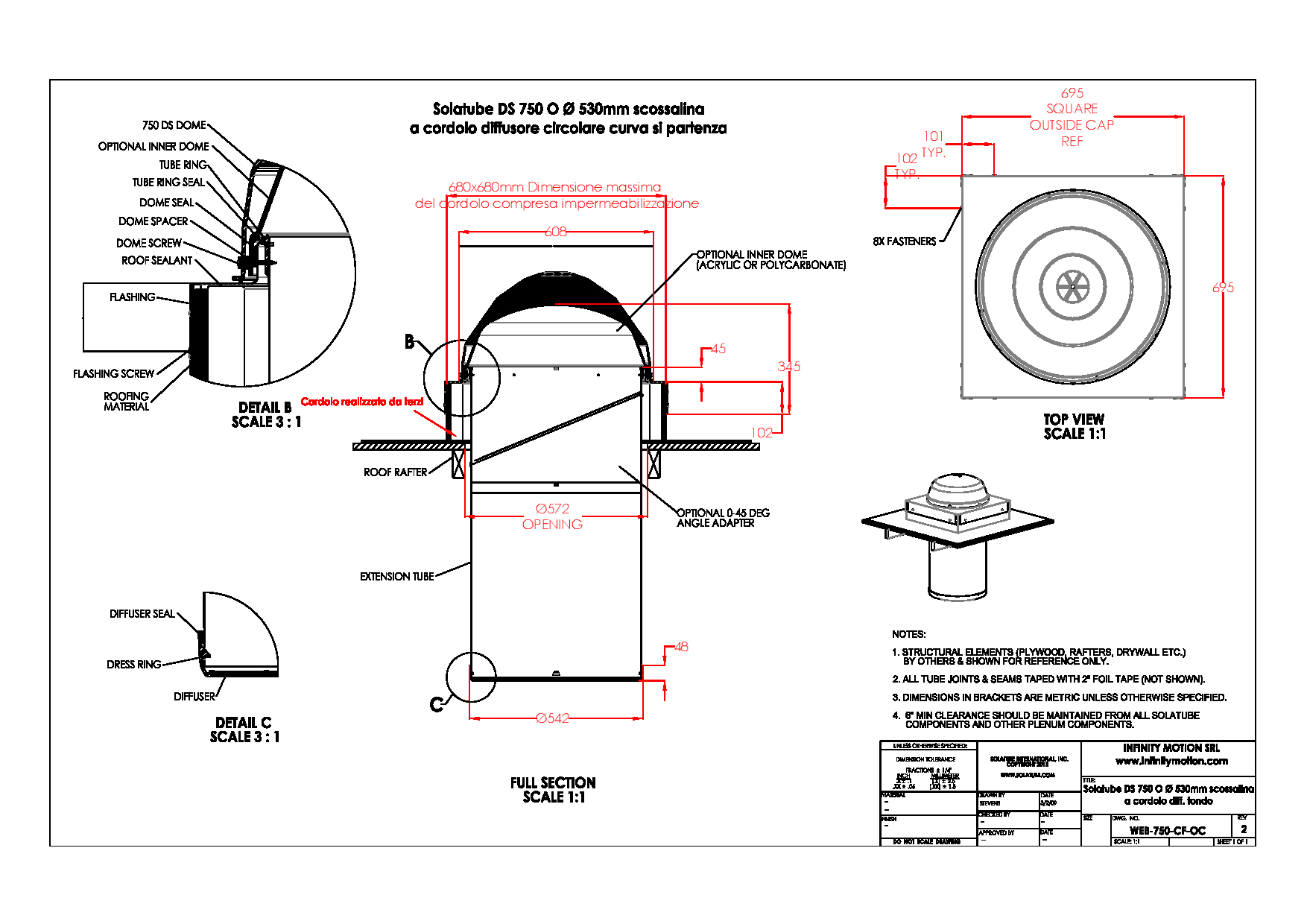

4 Solatube DS 750 O Ø 530mm Copertura Inclinata Scossalina a cordolo 68 x 68 applicazione sospesa con curva partenza-Model
5 Solatube DS 750 O Ø 530mm Copertura Inclinata Scossalina a cordolo 68 x 68 applicazione sospesa con doppia curva
6 Solatube DS 330-750 Ø 530mm Curva variabile 0-90°
SOLATUBE DS 750 C Ø530MM DIFFUSORE 60 x 60 PER CONTROSOFFITTI MODULARI O STRUTTURALI
| Superficie illuminabile | tra 26-36m² |
| Lunghezza massima Suggerita | <15m |
| Foro Solaio 570 mm massimo a livello copertura | 570 copertura-595X595 mm diffusore |
| Modello | Valore U EN –ISO 12567 |
| DS 750 DAI con TIP | 1,3 W/m²K |
| DS 330 C DA | 2 W/m²K |
Isolamento Acustico =45-47 Db
UNI EN ISO 717-1.2013
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

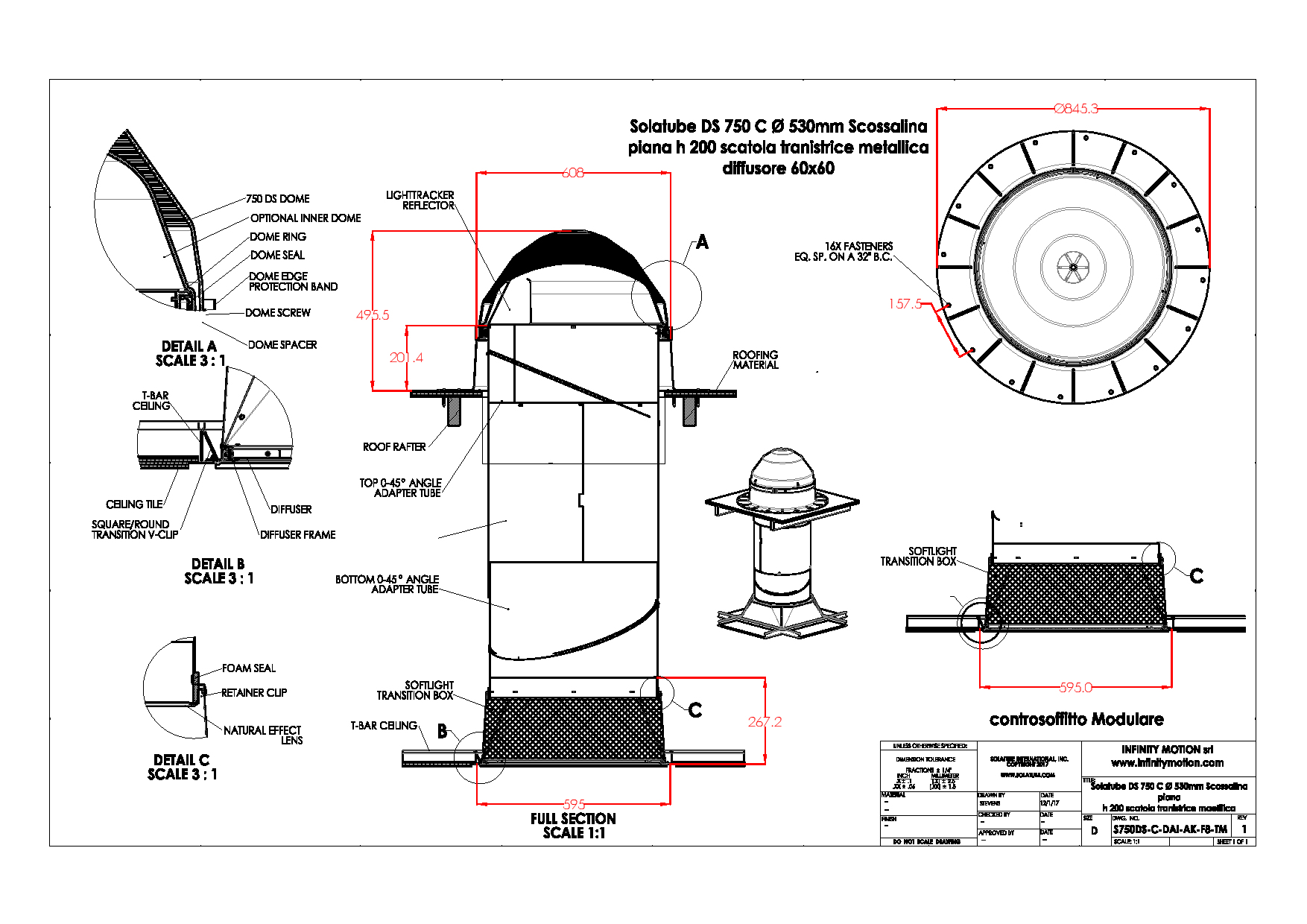

1 Solatube DS 750 C Ø 530mm Copertura piana manto bituminoso scossalina piana h 200mm con controsoffitto strutturale eo modulare scatola transitrice metallica

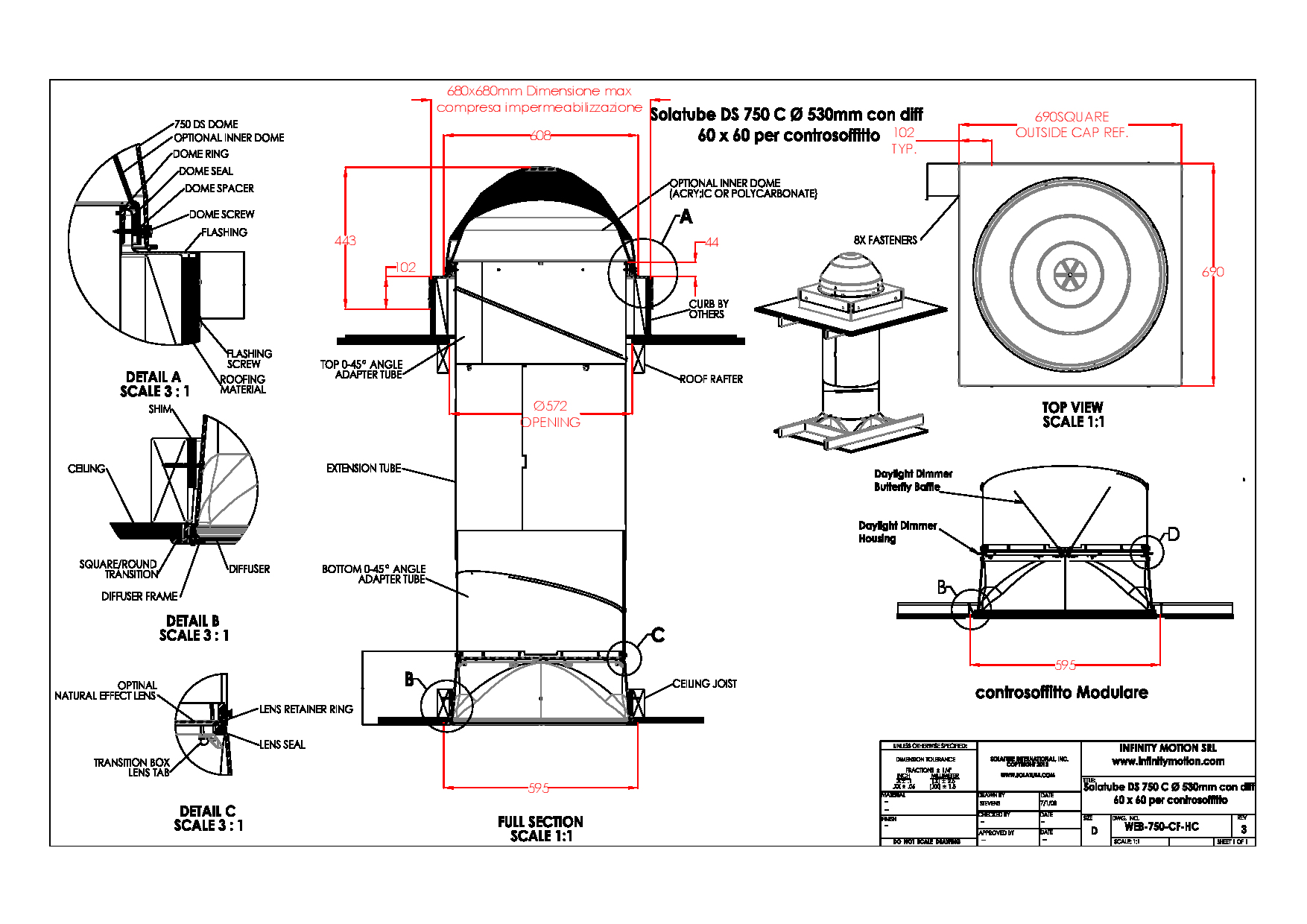

2 Solatube DS 750 C Ø 530mm Copertura piana manti PVC o Bituminosi Scossalina a cordolo 68 x 68 controsoffitto strutturale e modulare
3 Solatube DS 330-750 Ø 530mm Curva variabile 0-90°
SOLATUBE M74 O Ø724MM DIFFUSORE CIRCOLARE PER APPLICAZIONI SOSPESE
| Superficie illuminabile | tra 36-50m² |
| Lunghezza massima Suggerita | <30m |
| Foro Solaio 770 mm massimo a livello copertura | 770 copertura |
| Modello | Valore U EN –ISO 12567 |
| DS 750 DAI con TIP | Variabile secondo configurazioni |
| DS 330 C DA | Variabile secondo configurazioni |
Isolamento Acustico (M74 DS-DAI-O-TIP-L1) Dn,e,w (C, Ctr) = 52 (- 1;- 2) Db
UNI EN ISO 717-1.2013
Anteprima Materiale Tecnico
Accedi
Per poter visualizzare e scaricare il materiale tecnico: file PDF e file DWG
Se ancora non possiedi un account, REGISTRATI

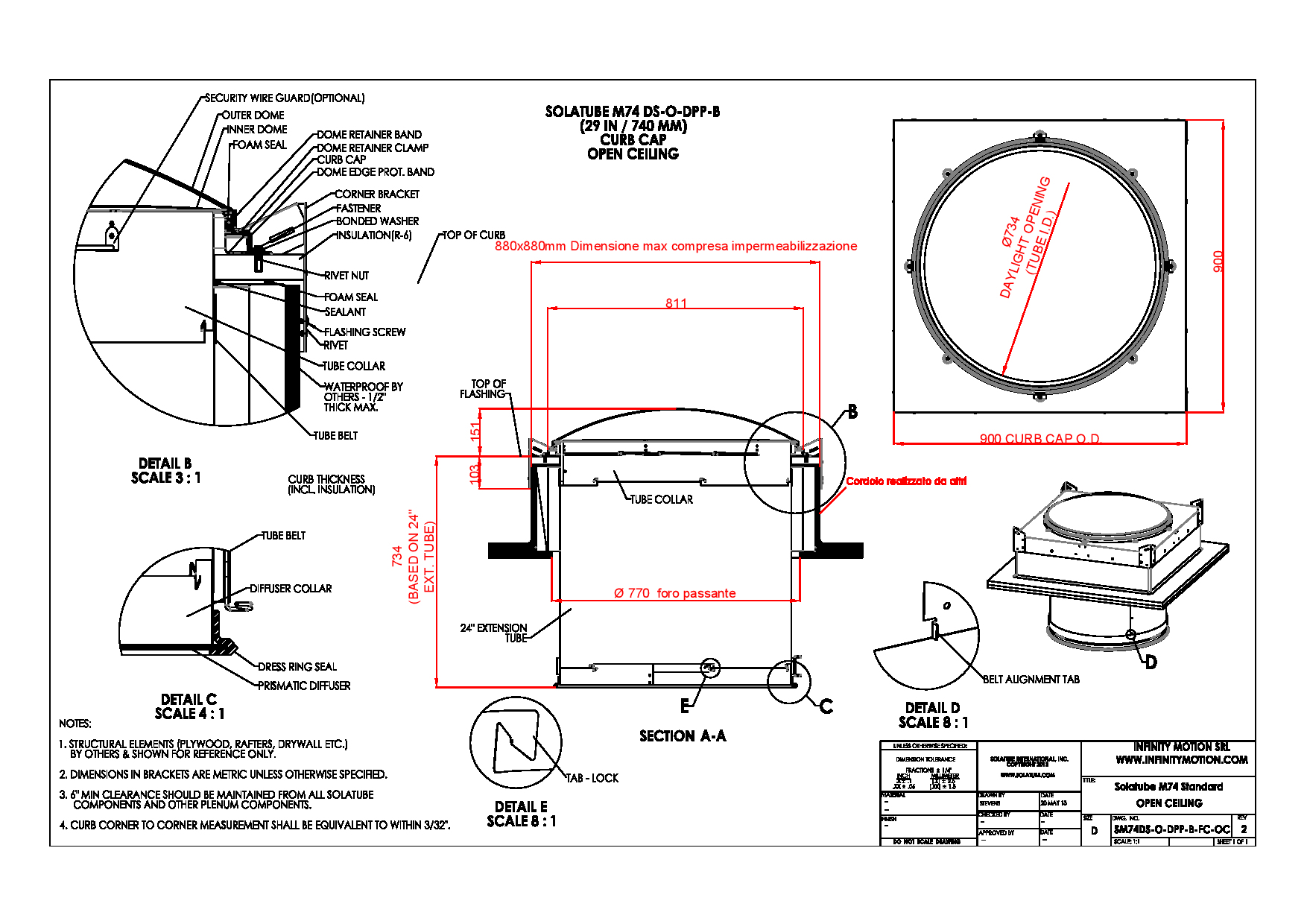

1 Solatube M 74 DS O Ø 724mm Daylight System Standard Con Doppia Calotta Model

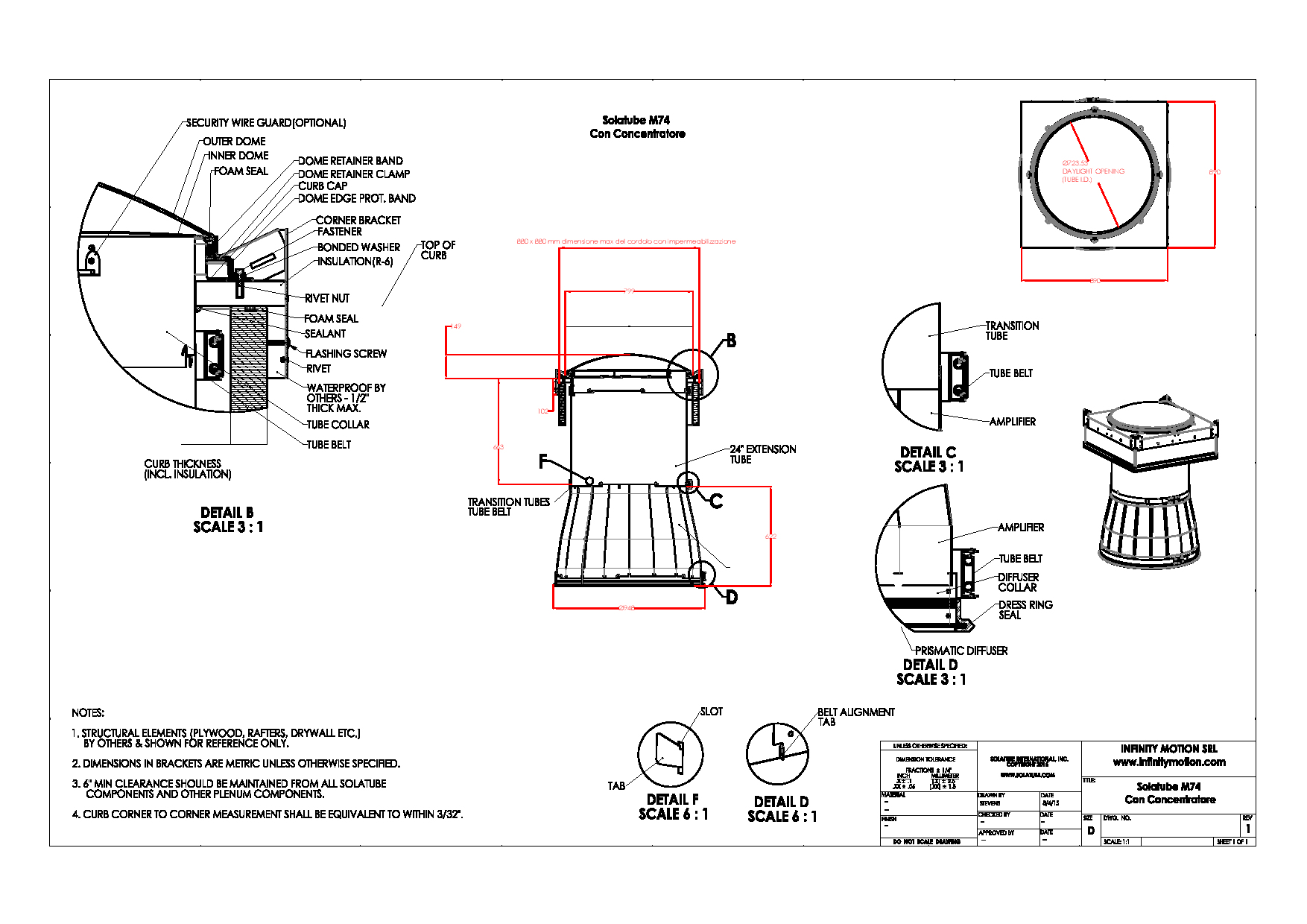

2 Solatube M 74 DS O Ø 724mm Daylight System Standard Con Concentratore

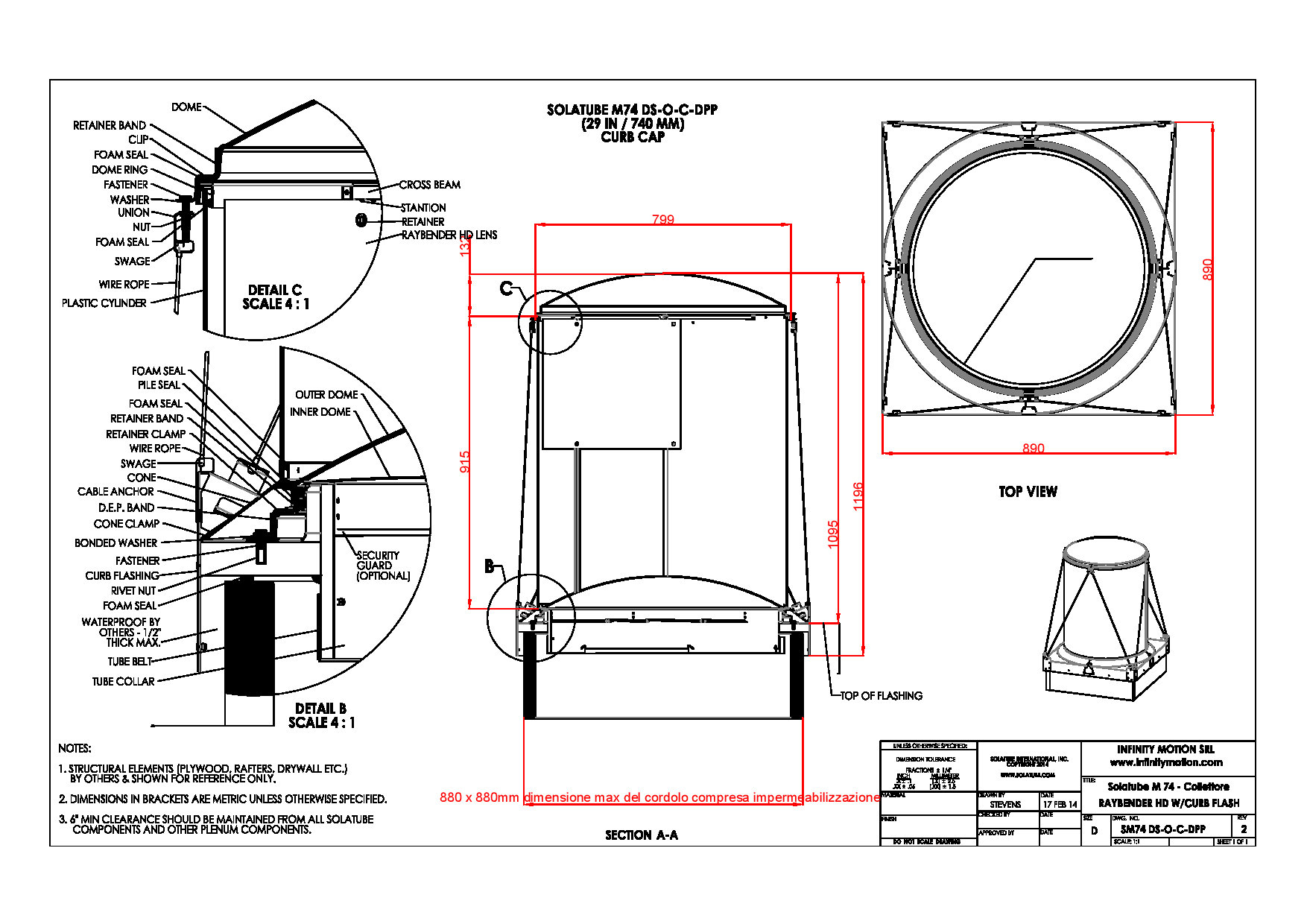

3 Solatube M 74 DS O Ø 724mm Daylight System Collettore Esterno

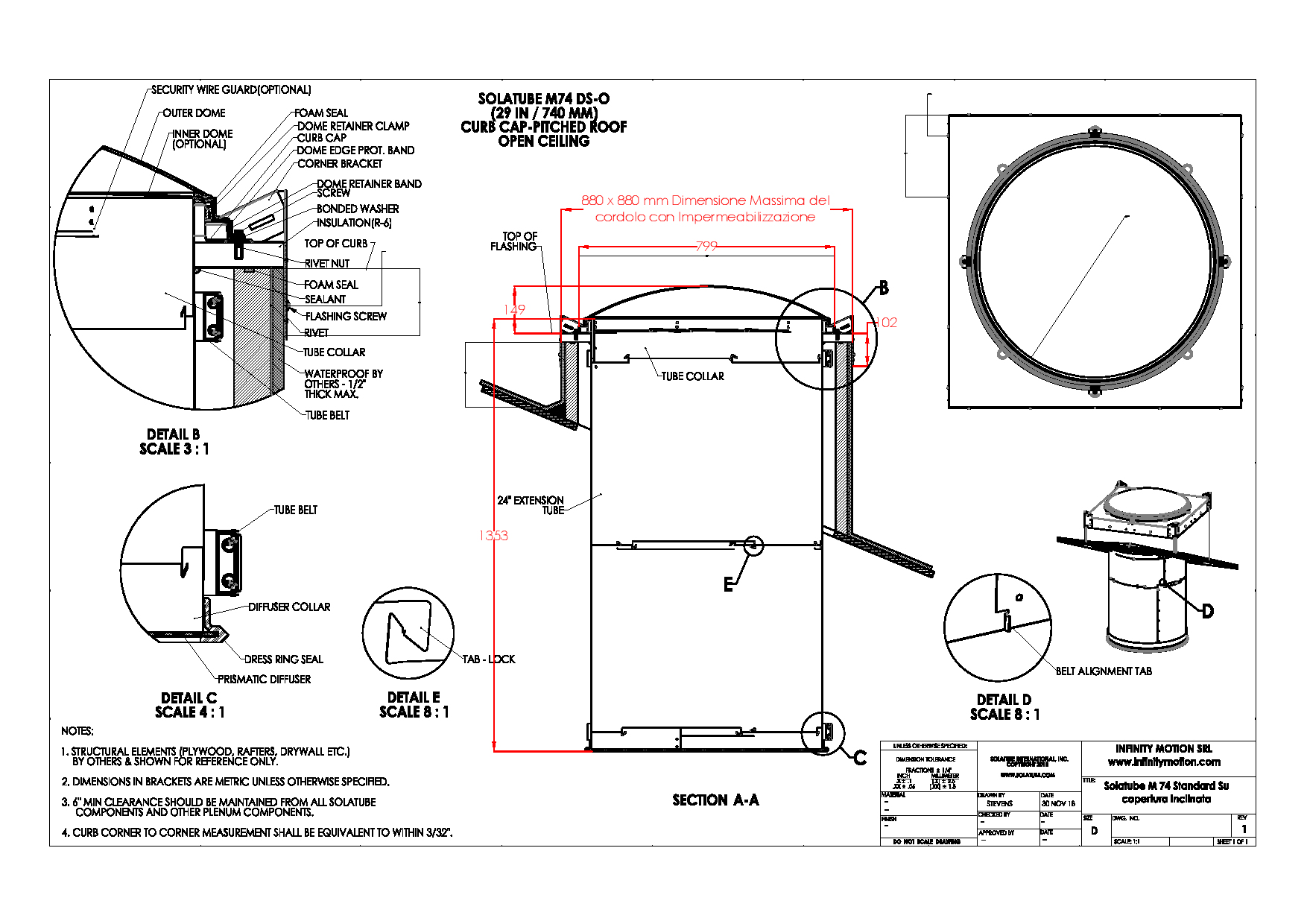

4 Solatube M 74 DS O Ø 724mm Copertura Inclinata Configurazione Standard
Infinity Motion srl
Via dei Lavoratori Autobianchi n. 1 · 20832 Desio (MB)
Tel: +39.0362.99.20.18 · Fax: +39.0362.90.50.93
P.IVA 03945900961
Privacy policy · Cookie policy
